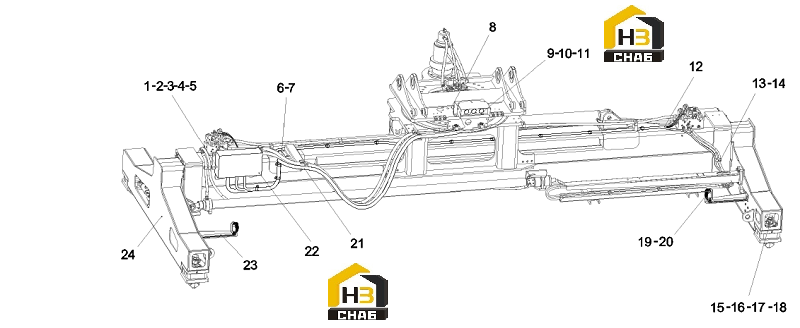

Система электрическая спредера

← Группа клапанов с боковым переключением Блок управления спредером →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spreader control box assembly

Каталожный номер:A810201052736

Комплект:1

Примечание:

№ на схеме:2

Наименование:Buffer stud

Каталожный номер:12187870

Комплект:4

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Spreader wiring harness assembly

Каталожный номер:13639725

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fastening clip 34.5

Каталожный номер:13275836

Комплект:15

Примечание:

№ на схеме:8

Наименование:Fixed support plate 67.5x23.2x15 stainless steel

Каталожный номер:60207958

Комплект:3

Примечание:

№ на схеме:9

Наименование:Indicator light 72-24-R

Каталожный номер:60024057

Комплект:1

Примечание:

№ на схеме:10

Наименование:Indicator light 60-24-R

Каталожный номер:60024055

Комплект:1

Примечание:

№ на схеме:11

Наименование:Indicator light 60-24-Y

Каталожный номер:60024056

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fastening clip 21.2

Каталожный номер:13275833

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe clamp body

Каталожный номер:60028239

Комплект:9

Примечание:

№ на схеме:14

Наименование:Safety film SIV2-3DW3

Каталожный номер:60167157

Комплект:9

Примечание:

№ на схеме:15

Наименование:Proximity switch

Каталожный номер:13499521

Комплект:10

Примечание:

№ на схеме:16

Наименование:Clamp body SP430-PP DP-AS

Каталожный номер:60165339

Комплект:10

Примечание:

№ на схеме:17

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:20

Примечание:

№ на схеме:18

Наименование:Nut grade 8.8 cast iron hexagonal flange

Каталожный номер:60111064

Комплект:20

Примечание:

№ на схеме:19

Наименование:LED work light

Каталожный номер:12895513

Комплект:2

Примечание:

№ на схеме:20

Наименование:Buffer stud

Каталожный номер:12255758

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pipe clamp body

Каталожный номер:60014675

Комплект:2

Примечание:

№ на схеме:22

Наименование:Control box wiring diagram

Каталожный номер:13650003

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fastening clip 13.0

Каталожный номер:13275826

Комплект:8

Примечание:

№ на схеме:24

Наименование:Electrical schematic

Каталожный номер:13650001

Комплект:1

Примечание:
