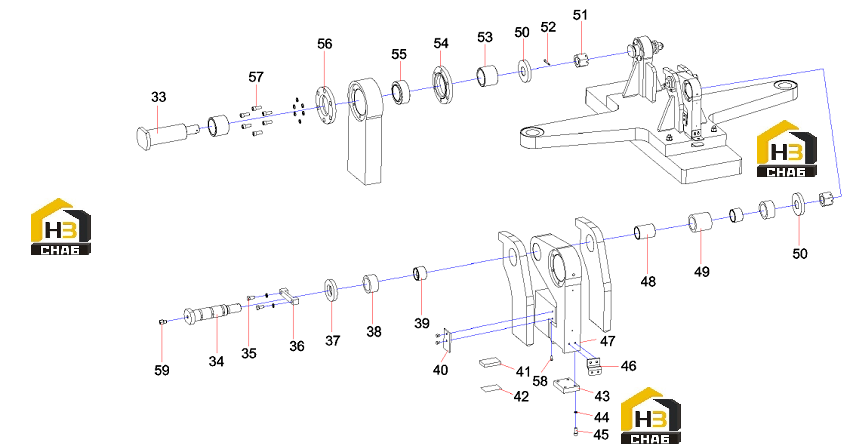

Ось рулевая (часть 2)

← Ось рулевая (часть 1) Ось рулевая (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:33

Наименование:Steering axle pin shaft

Каталожный номер:A820301016088

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pin shaft

Каталожный номер:A820301020690

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M12x45GB5783 Grade 10.9

Каталожный номер:A210111000119

Комплект:2

Примечание:

№ на схеме:36

Наименование:Stopper

Каталожный номер:10575078

Комплект:1

Примечание:

№ на схеме:37

Наименование:washer

Каталожный номер:A820102010538

Комплект:1

Примечание:

№ на схеме:38

Наименование:Rubber bearings

Каталожный номер:A221500000196

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bushing

Каталожный номер:A820202003381

Комплект:2

Примечание:

№ на схеме:40

Наименование:Slider baffle

Каталожный номер:A820101314705

Комплект:2

Примечание:

№ на схеме:41

Наименование:Upper slider

Каталожный номер:A820699000475

Комплект:1

Примечание:

№ на схеме:42

Наименование:Adjusting gasket

Каталожный номер:A820101314675

Комплект:3

Примечание:

№ на схеме:43

Наименование:Sliding block

Каталожный номер:A820699000474

Комплект:1

Примечание:

№ на схеме:44

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:45

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:46

Наименование:Switch mounting curved plate

Каталожный номер:A820101313648

Комплект:1

Примечание:

№ на схеме:47

Наименование:Chain

Каталожный номер:12004165

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bushing

Каталожный номер:A820202003382

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rubber bearings

Каталожный номер:A221500000197

Комплект:1

Примечание:

№ на схеме:50

Наименование:washer

Каталожный номер:A820102010533

Комплект:1

Примечание:

№ на схеме:51

Наименование:Nut M36x3GB9457

Каталожный номер:A210356000006

Комплект:3

Примечание:

№ на схеме:52

Наименование:pin

Каталожный номер:A210491000023

Комплект:3

Примечание:

№ на схеме:53

Наименование:Retaining ring

Каталожный номер:A820202004756

Комплект:2

Примечание:

№ на схеме:54

Наименование:Shaft end baffle

Каталожный номер:A820101331841

Комплект:2

Примечание:

№ на схеме:55

Наименование:Joint bearing GEG60ESGB9163

Каталожный номер:A210612000020

Комплект:2

Примечание:

№ на схеме:56

Наименование:Joint bearing retaining ring

Каталожный номер:A820102010714

Комплект:4

Примечание:

№ на схеме:57

Наименование:Screw M8x12GB70.1

Каталожный номер:A210204000145

Комплект:24

Примечание:

№ на схеме:58

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:59

Наименование:Adapter

Каталожный номер:12865027

Комплект:1

Примечание:
