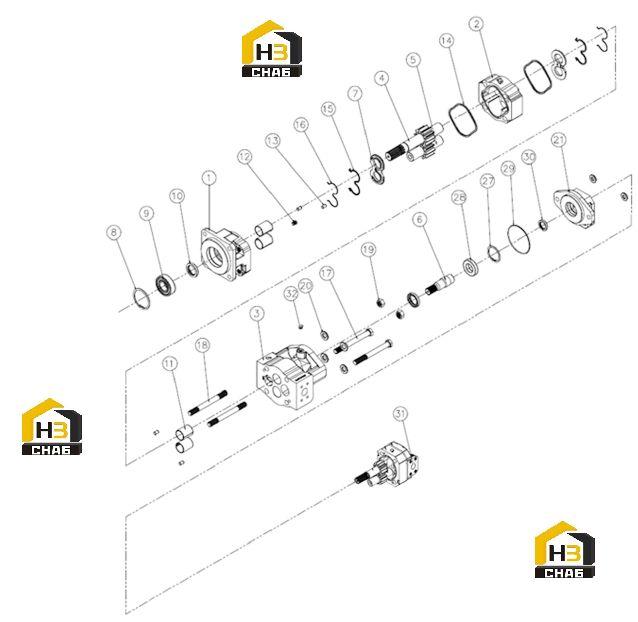

Насос гидравлический p124a08

← Система рабочая (часть 2) Насос гидравлический в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front cover Pomke

Каталожный номер:60136524

Комплект:1

Примечание:

№ на схеме:2

Наименование:Primary pump body Pomke

Каталожный номер:60136542

Комплект:1

Примечание:

№ на схеме:3

Наименование:Back pump, back cover, Pomke

Каталожный номер:60136579

Комплект:1

Примечание:

№ на схеме:4

Наименование:First-class main tooth Pomke

Каталожный номер:60136530

Комплект:1

Примечание:

№ на схеме:5

Наименование:First level from tooth Pomke

Каталожный номер:60136529

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pump back connection shaft Pomke

Каталожный номер:60136580

Комплект:1

Примечание:

№ на схеме:7

Наименование:Side panel

Каталожный номер:60136581

Комплект:1

Примечание:

№ на схеме:8

Наименование:Elastic retaining ring for hole

Каталожный номер:60136654

Комплект:1

Примечание:

№ на схеме:9

Наименование:External needle roller bearing

Каталожный номер:60136571

Комплект:1

Примечание:

№ на схеме:10

Наименование:Skeleton oil seal

Каталожный номер:60136728

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sliding bearing

Каталожный номер:60136568

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil plugging screw

Каталожный номер:60136625

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylindrical pin

Каталожный номер:60136704

Комплект:1

Примечание:

№ на схеме:14

Наименование:Square sealing ring

Каталожный номер:60136726

Комплект:2

Примечание:

№ на схеме:15

Наименование:E-type sealing ring

Каталожный номер:60136710

Комплект:2

Примечание:

№ на схеме:16

Наименование:E-type retaining ring

Каталожный номер:60136576

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hexagonal bolt Pomke

Каталожный номер:60136658

Комплект:4

Примечание:

№ на схеме:18

Наименование:Stud Pomke

Каталожный номер:60136678

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut Pomke

Каталожный номер:60136669

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer Pomke

Каталожный номер:60136618

Комплект:4

Примечание:

№ на схеме:21

Наименование:Front cover Pomke

Каталожный номер:60136525

Комплект:1

Примечание:

№ на схеме:27

Наименование:Elastic retaining ring for hole Pomke

Каталожный номер:60136653

Комплект:1

Примечание:

№ на схеме:28

Наименование:External ball bearing Pomke

Каталожный номер:60136572

Комплект:1

Примечание:

№ на схеме:29

Наименование:Square circle Pomke

Каталожный номер:60136714

Комплект:1

Примечание:

№ на схеме:30

Наименование:Skeleton oil seal Pomke

Каталожный номер:60136727

Комплект:1

Примечание:

№ на схеме:31

Наименование:Brake front pump P124A085DUZA10-54

Каталожный номер:60108199

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil drain plug Pomke

Каталожный номер:60136694

Комплект:2

Примечание:
