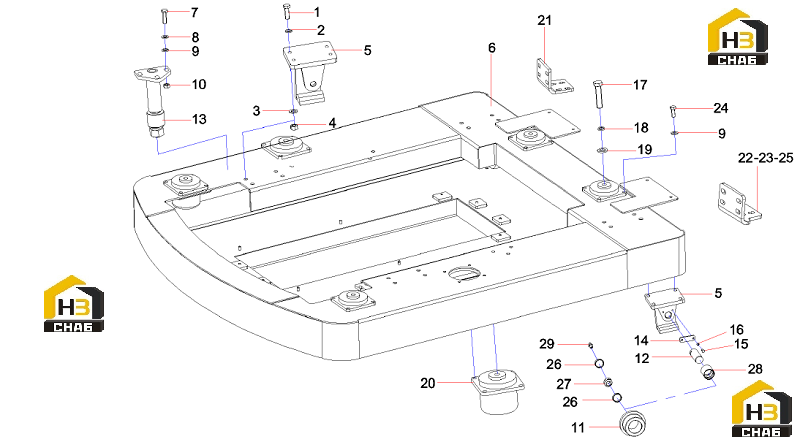

Механизм перемещения кабины

← Бак топливный (часть 4) Вал направляющего колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000203

Комплект:24

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000002

Комплект:24

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000001

Комплект:24

Примечание:

№ на схеме:4

Наименование:Nut M12GB6170 Grade 10

Каталожный номер:A210307000031

Комплект:24

Примечание:

№ на схеме:5

Наименование:Front wheel mount

Каталожный номер:13424210

Комплект:4

Примечание:

№ на схеме:6

Наименование:tray

Каталожный номер:12025070

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000018

Комплект:30

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000011

Комплект:36

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:10

Наименование:nut

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:11

Наименование:Roller

Каталожный номер:13294871

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:13295507

Комплект:4

Примечание:

№ на схеме:13

Наименование:Guide wheel assembly

Каталожный номер:12048591

Комплект:2

Примечание:

№ на схеме:14

Наименование:Shaft end baffle

Каталожный номер:A820101314487

Комплект:4

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000290

Комплект:6

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:20

Наименование:Shock absorber stiffness 800

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:21

Наименование:Left connecting plate

Каталожный номер:12588484

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right connecting board

Каталожный номер:12588483

Комплект:1

Примечание:

№ на схеме:23

Наименование:Buckle SK3A-40380

Каталожный номер:60260627

Комплект:2

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:A210111000026

Комплект:6

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:A210111000037

Комплект:8

Примечание:

№ на схеме:26

Наименование:Collar

Каталожный номер:13295491

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rolling bearing 61906-RZGB276

Каталожный номер:60197234

Комплект:8

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:12830208

Комплект:4

Примечание:

№ на схеме:29

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:
