Контур топливный (часть 1)

Контур топливный (часть 1)

← Радиатор 15096 Контур топливный (часть 2) →

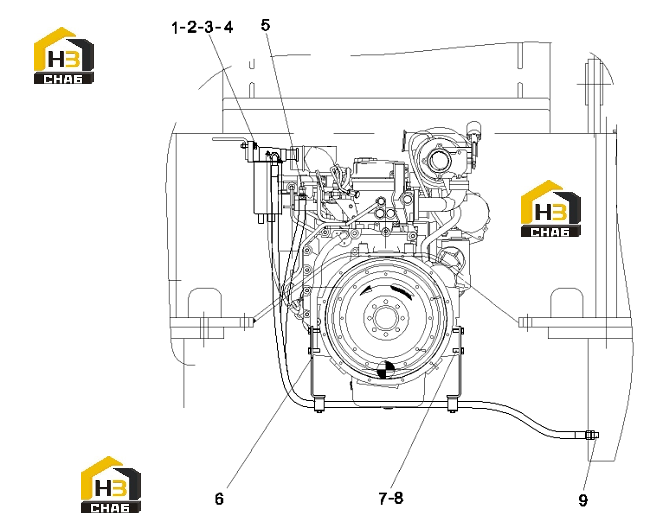

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:bolt
Каталожный номер:A210111000027
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:nut
Каталожный номер:A210307000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Throat clamp
Каталожный номер:A210855000003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose 2 single joint
Каталожный номер:60114129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Q/SY1102
Каталожный номер:B230103002472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Joint body
Каталожный номер:10942384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210434000006
Комплект:1
Примечание:
