Комплект обратных клапанов

← Насос гидравлический в сборе Установка клапана приоритета →

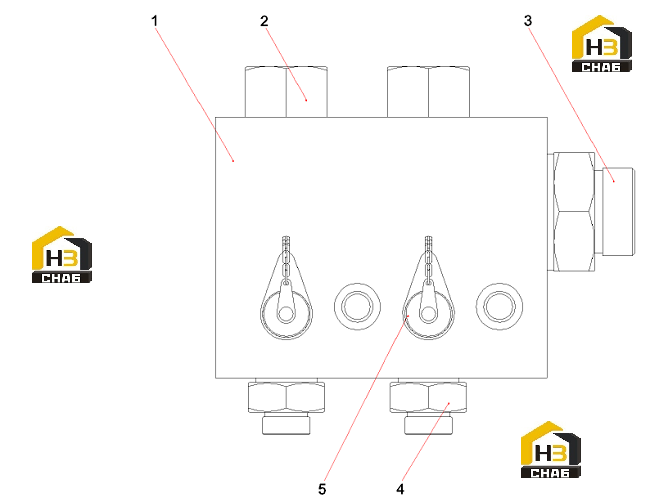

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Confluence check valve block

Каталожный номер:13614531

Комплект:1

Примечание:

№ на схеме:2

Наименование:Check valve

Каталожный номер:B220401000535

Комплект:2

Примечание:

№ на схеме:3

Наименование:End straight connector

Каталожный номер:B210780000053

Комплект:1

Примечание:

№ на схеме:4

Наименование:End straight connector

Каталожный номер:B210780000051

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pressure measuring joint

Каталожный номер:B210770000084

Комплект:2

Примечание:
