Хомут для труб стрелы

← Датчик давления (часть 1) Корпус каркасного трубного зажима (часть 1) →

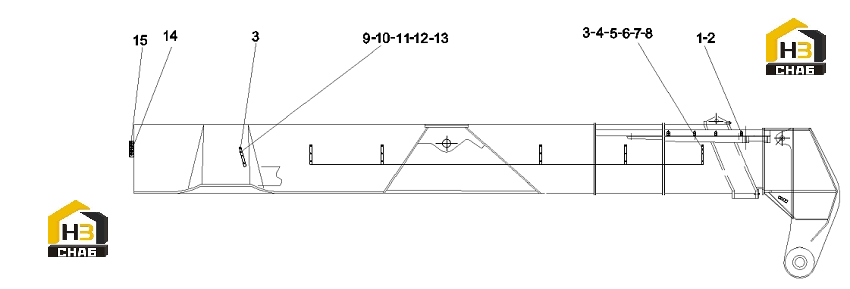

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe clamp body SP430/30-PP GD-AS

Каталожный номер:60186271

Комплект:5

Примечание:

№ на схеме:2

Наименование:Pipe clamp body

Каталожный номер:60014674

Комплект:5

Примечание:

№ на схеме:3

Наименование:Screw M5x20GB70.1

Каталожный номер:A210204000117

Комплект:7

Примечание:

№ на схеме:4

Наименование:Boom pipe clamp cover

Каталожный номер:13867619

Комплект:5

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:A210111000029

Комплект:10

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210404000003

Комплект:15

Примечание:

№ на схеме:7

Наименование:Pipe clamp under boom combination

Каталожный номер:13867741

Комплект:5

Примечание:

№ на схеме:8

Наименование:Boom combination upper pipe clamp

Каталожный номер:13867742

Комплект:5

Примечание:

№ на схеме:9

Наименование:Pipe clamp cover

Каталожный номер:A820101350327

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x55GB5783

Каталожный номер:A210111000030

Комплект:3

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:12

Наименование:Combined pipe clamp body

Каталожный номер:A820101350328

Комплект:1

Примечание:

№ на схеме:13

Наименование:Combined pipe clamp body

Каталожный номер:A820601991102

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe clamp body SP538-PPH DP-AS

Каталожный номер:60165343

Комплект:3

Примечание:

№ на схеме:15

Наименование:Screw M6x60GB70.1 10.9 grade

Каталожный номер:A210204000486

Комплект:6

Примечание:
