Жгут проводов мачтового сигнала

← Группа левых подъемных клапанов Датчик давления 12912754 →

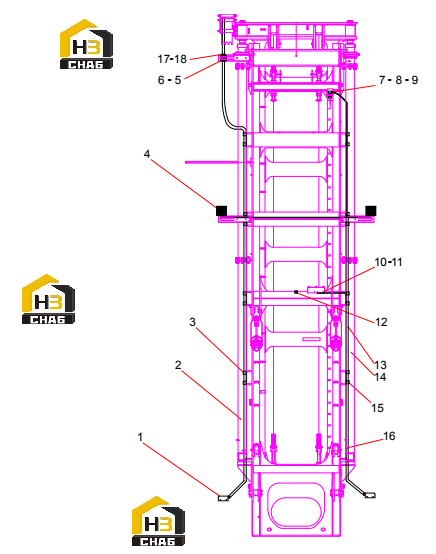

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spreader harness

Каталожный номер:13872871

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sensor, pressure

Каталожный номер:12912754

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, fastening

Каталожный номер:13275833

Комплект:7

Примечание:

№ на схеме:4

Наименование:LED lamp

Каталожный номер:12895470

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60202487

Комплект:38

Примечание:

№ на схеме:6

Наименование:Tube clamp body

Каталожный номер:60352331

Комплект:4

Примечание:

№ на схеме:7

Наименование:Tube clamp body

Каталожный номер:60352328

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:60165339

Комплект:5

Примечание:

№ на схеме:9

Наименование:Proximity switch

Каталожный номер:12916538

Комплект:2

Примечание:

№ на схеме:10

Наименование:Head, fixing, cable, waterproof

Каталожный номер:60004571

Комплект:1

Примечание:

№ на схеме:11

Наименование:LED indication lamp

Каталожный номер:12934357

Комплект:1

Примечание:

№ на схеме:12

Наименование:Proximity Switch

Каталожный номер:13839362

Комплект:1

Примечание:

№ на схеме:13

Наименование:Mast signal harness

Каталожный номер:14400335

Комплект:1

Примечание:

№ на схеме:14

Наименование:Welding diagram of mast

Каталожный номер:13872874

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fastening clamp

Каталожный номер:13275831

Комплект:15

Примечание:

№ на схеме:16

Наименование:Tube clamp body

Каталожный номер:60352329

Комплект:8

Примечание:

№ на схеме:17

Наименование:Pipe connector

Каталожный номер:14067942

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fixed block

Каталожный номер:14105111

Комплект:1

Примечание:
