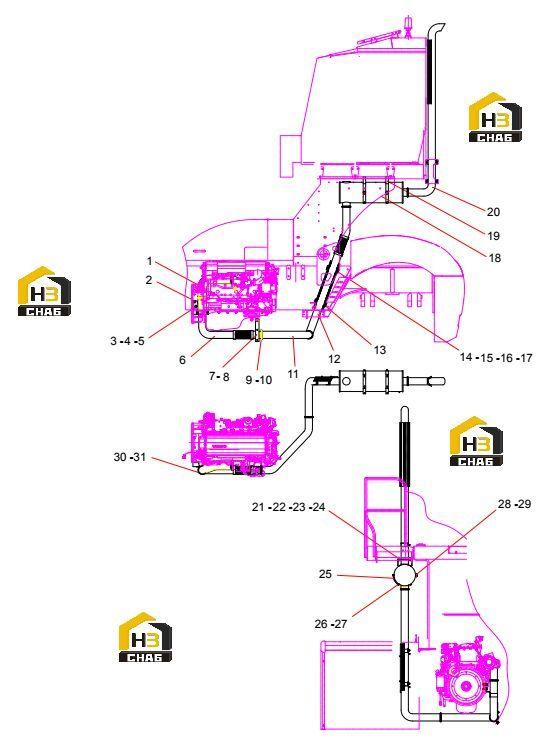

Узел выпускной

← Радиатор (часть 3) Система топливная (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust pipe,No.1

Каталожный номер:13883712

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket,injector

Каталожный номер:13290296

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000230

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:6

Наименование:Exhaust pipe,No.2

Каталожный номер:14117187

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:14116388

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe hoop

Каталожный номер:13951082

Комплект:1

Примечание:

№ на схеме:9

Наименование:V-typeanchorear

Каталожный номер:60341124

Комплект:5

Примечание:

№ на схеме:10

Наименование:Soft vulcanized fiber plate

Каталожный номер:14064908

Комплект:5

Примечание:

№ на схеме:11

Наименование:4# Exhaust tube components

Каталожный номер:14117622

Комплект:1

Примечание:

№ на схеме:12

Наименование:3# Exhaust tube components

Каталожный номер:14117468

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:A820101331555

Комплект:5

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:10

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000007

Комплект:14

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:18

Наименование:Muffler

Каталожный номер:60358680

Комплект:1

Примечание:

№ на схеме:19

Наименование:Mufflerfixed seat

Каталожный номер:11390621

Комплект:2

Примечание:

№ на схеме:20

Наименование:Exhaust tail pipe body

Каталожный номер:13884858

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:22

Наименование:Rubberpad

Каталожный номер:10260519

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:25

Наименование:Thermal insulation cover

Каталожный номер:14117712

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:30

Наименование:Straight pipe thermal insulation sponge

Каталожный номер:12751831

Комплект:2

Примечание:

№ на схеме:31

Наименование:Elbow thermal insulation sponge

Каталожный номер:12698291

Комплект:1

Примечание:
