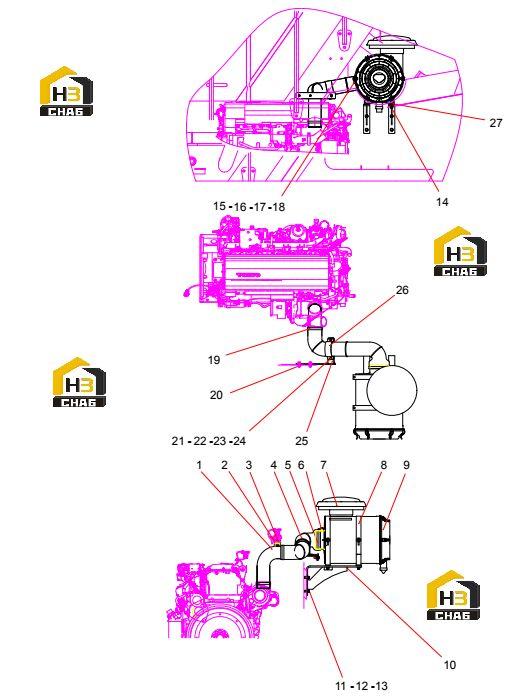

Узел воздухозаборника

← Компрессор переменного тока Воздухоочиститель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Intake,pipe

Каталожный номер:14116852

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connecting rubber hose

Каталожный номер:13764902

Комплект:1

Примечание:

№ на схеме:3

Наименование:T-type anchor ear

Каталожный номер:60021998

Комплект:1

Примечание:

№ на схеме:4

Наименование:Intake pipe

Каталожный номер:13538593

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, t-bolt

Каталожный номер:A229900002262

Комплект:1

Примечание:

№ на схеме:6

Наименование:Alarm, pressure

Каталожный номер:60195980

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rainproof cap

Каталожный номер:60261339

Комплект:1

Примечание:

№ на схеме:8

Наименование:T-clamp

Каталожный номер:B229900002453

Комплект:2

Примечание:

№ на схеме:9

Наименование:Air cleaner

Каталожный номер:60125399

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:13538598

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:3

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000011

Комплект:7

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000001

Комплект:7

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000017

Комплект:7

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:A229900002263

Комплект:2

Примечание:

№ на схеме:20

Наименование:Fixed plate

Каталожный номер:13395125

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:25

Наименование:Supporting frame

Каталожный номер:13395126

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clip

Каталожный номер:13395128

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber pad

Каталожный номер:10260519

Комплект:4

Примечание:
