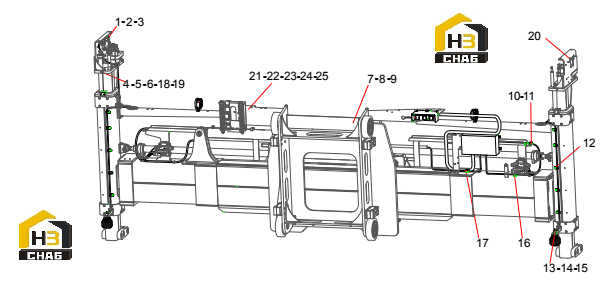

Узел крепления спредера

← Лампа светодиодная индикаторная Блок управления спредера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:60165339

Комплект:8

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000137

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:60111064

Комплект:12

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:A229900010155

Комплект:20

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000129

Комплект:50

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000016

Комплект:30

Примечание:

№ на схеме:7

Наименование:Wire clip

Каталожный номер:A230200000175

Комплект:3

Примечание:

№ на схеме:8

Наименование:Wire clip

Каталожный номер:A230200000176

Комплект:6

Примечание:

№ на схеме:9

Наименование:Stationary barrier

Каталожный номер:60207958

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube clamp body

Каталожный номер:60028239

Комплект:14

Примечание:

№ на схеме:11

Наименование:Clamp, fixed

Каталожный номер:60167157

Комплект:14

Примечание:

№ на схеме:12

Наименование:Fastening clamp

Каталожный номер:60227412

Комплект:18

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000031

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Stud, bamper

Каталожный номер:12255758

Комплект:2

Примечание:

№ на схеме:16

Наименование:Tube clamp body

Каталожный номер:60014675

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tube clamp body

Каталожный номер:60165341

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000140

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000139

Комплект:8

Примечание:

№ на схеме:20

Наименование:Fastening clamp

Каталожный номер:60227414

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000116

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000005

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000015

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000130

Комплект:20

Примечание:

№ на схеме:25

Наименование:Fastening clamp

Каталожный номер:60227413

Комплект:6

Примечание:
