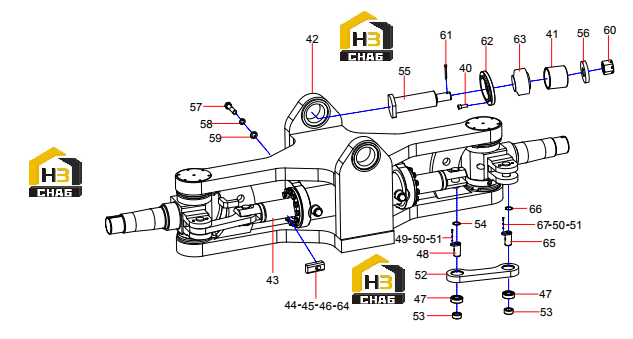

Управление рулевое

← Подшипники Набор уплотнительных колец →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:40

Наименование:Screw

Каталожный номер:A210204000147

Комплект:24

Примечание:

№ на схеме:41

Наименование:Ring , retaining

Каталожный номер:A820202004756

Комплект:2

Примечание:

№ на схеме:42

Наименование:Steering axle beam

Каталожный номер:13737223

Комплект:1

Примечание:

№ на схеме:43

Наименование:Steering cylinder

Каталожный номер:10428228

Комплект:1

Примечание:

№ на схеме:44

Наименование:Oil cylinder wedge block

Каталожный номер:10190714

Комплект:4

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:24000388

Комплект:4

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:47

Наименование:Joint bearing

Каталожный номер:A210612000023

Комплект:4

Примечание:

№ на схеме:48

Наименование:GP, shaft and pin, connection rod

Каталожный номер:10854886

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:51

Наименование:Washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:52

Наименование:Connecting rod

Каталожный номер:10428176

Комплект:2

Примечание:

№ на схеме:53

Наименование:Ring , baffle

Каталожный номер:10040820

Комплект:8

Примечание:

№ на схеме:54

Наименование:Retainer

Каталожный номер:A210416000037

Комплект:8

Примечание:

№ на схеме:55

Наименование:Steering axle pin

Каталожный номер:14081603

Комплект:2

Примечание:

№ на схеме:56

Наименование:Shaft end baffle

Каталожный номер:A820101331841

Комплект:2

Примечание:

№ на схеме:57

Наименование:Bolt M30x2x120GB5785-00

Каталожный номер:A210113000243

Комплект:4

Примечание:

№ на схеме:58

Наименование:Washer

Каталожный номер:A210401000011

Комплект:4

Примечание:

№ на схеме:59

Наименование:Washer

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:60

Наименование:Nut

Каталожный номер:A210356000006

Комплект:2

Примечание:

№ на схеме:61

Наименование:Pin

Каталожный номер:A210491000023

Комплект:2

Примечание:

№ на схеме:62

Наименование:Retainer ring ofjoint bearing

Каталожный номер:A820102010714

Комплект:4

Примечание:

№ на схеме:63

Наименование:Joint bearing

Каталожный номер:A210612000020

Комплект:2

Примечание:

№ на схеме:64

Наименование:Stopping washer

Каталожный номер:10190663

Комплект:4

Примечание:

№ на схеме:65

Наименование:Pin shaft

Каталожный номер:14082796

Комплект:2

Примечание:

№ на схеме:66

Наименование:Baffle, pin

Каталожный номер:14082926

Комплект:2

Примечание:

№ на схеме:67

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:4

Примечание:
