Спредер в сборе (часть 1)

Спредер в сборе (часть 1)

← Системы на спредере Спредер в сборе (часть 2) →

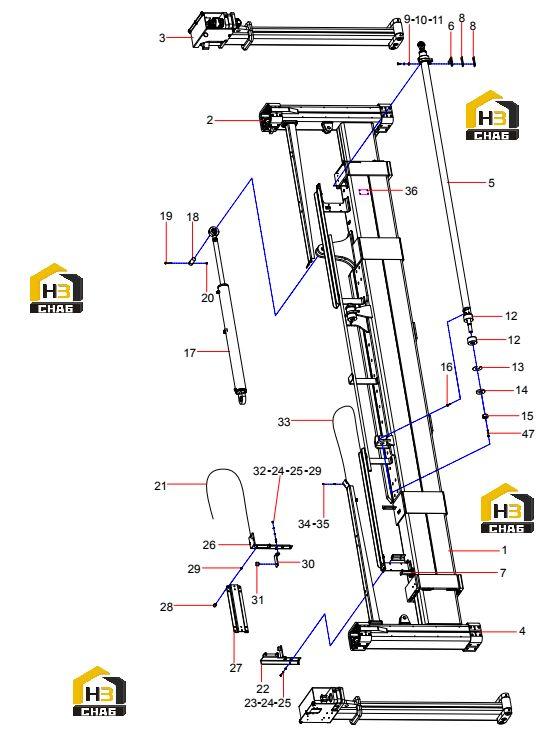

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Main beam assy
Каталожный номер:10260812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Left telescopic beam combination
Каталожный номер:10985078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Twist lock device
Каталожный номер:11169797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Right telescopic beam assem.
Каталожный номер:10986273
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cylinder, telescopic
Каталожный номер:10207101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Left oil cylinder bearer
Каталожный номер:12030002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Right oil cylinder bearer
Каталожный номер:12029764
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Oil cylinder adjust-spacer
Каталожный номер:12030217
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pad, buffer
Каталожный номер:A810410990223
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:A820101343694
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Board
Каталожный номер:A820101343693
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210356000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210110000267
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Side-shifting cylinder
Каталожный номер:10204097
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:L ock pin
Каталожный номер:A820301017202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:A210110000218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nut
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Side-shift telescopic drag-chain
Каталожный номер:B229900005699
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Rightsupport
Каталожный номер:A820101343217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Washer
Каталожный номер:A210401000017
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Washer
Каталожный номер:A210401000007
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Left bracket modular
Каталожный номер:10769068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Cross rack
Каталожный номер:10262856
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Bufferthreaded stud
Каталожный номер:12187870
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Nut
Каталожный номер:A210319000004
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Supporting of electric control cabinet
Каталожный номер:11929756
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Buffer threaded stud
Каталожный номер:12196286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Screw
Каталожный номер:A210204000162
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Telescopic drag-chain
Каталожный номер:B229900005701
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Screw
Каталожный номер:A210204000131
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Nut
Каталожный номер:A210319000003
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Rivet
Каталожный номер:A210510000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Bolt
Каталожный номер:A210108000097
Комплект:2
Примечание:
