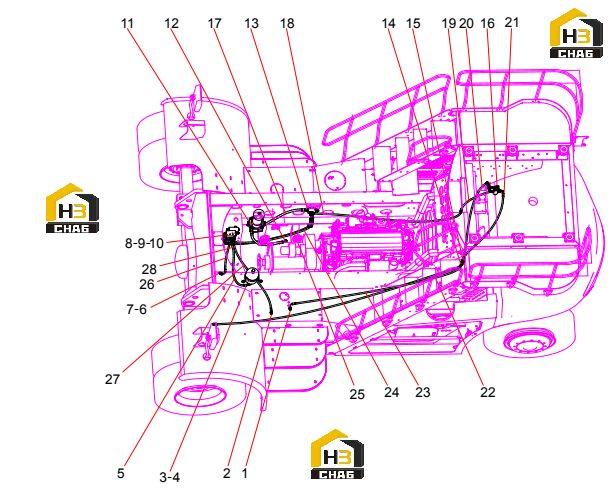

Система тормозная

← Цилиндр поворотный масляный Аккумулятор тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, Pipe

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, Pipe

Каталожный номер:B210780000232

Комплект:3

Примечание:

№ на схеме:3

Наименование:Ergy storage component assembly drawing

Каталожный номер:A810201069501

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector, Pipe

Каталожный номер:B210780000180

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting, Tee, L-Shape

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:6

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Adapter

Каталожный номер:B210780001048

Комплект:1

Примечание:

№ на схеме:8

Наименование:Brake valve group

Каталожный номер:13886762

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:11

Наименование:Assembly, pressure filter

Каталожный номер:13417232

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:13

Наименование:Prefill valve block

Каталожный номер:11769326

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780000115

Комплект:1

Примечание:

№ на схеме:15

Наименование:Straight Bulkhead Fittings

Каталожный номер:B210780000647

Комплект:2

Примечание:

№ на схеме:16

Наименование:Brake valve component assembly drawing

Каталожный номер:A810201069499

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:60024069

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103003687

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:61029404

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubberhose

Каталожный номер:60019594

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubberhose

Каталожный номер:B230103003685

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103000123

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103001670

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hydraulic rubber hose

Каталожный номер:B230103007726

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:60004340

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103004473

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:B230103000395

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hydraulic hose assembly

Каталожный номер:B230103003976

Комплект:1

Примечание:
