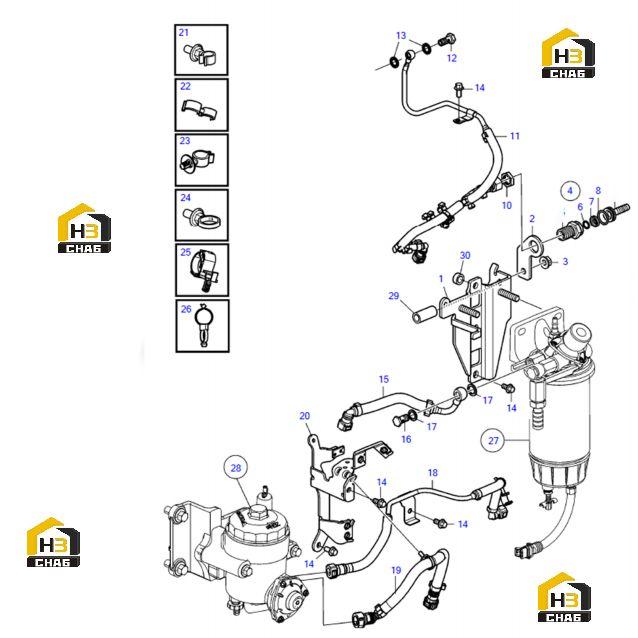

Система топливная (часть 1)

← Фильтр топливный Насос топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:168899000269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:168899000244

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange nut

Каталожный номер:60203801

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nipple

Каталожный номер:60344678

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000993

Комплект:1

Примечание:

№ на схеме:7

Наименование:Checkvalve

Каталожный номер:168899000312

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60132362

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:60131657

Комплект:1

Примечание:

№ на схеме:11

Наименование:no name

Каталожный номер:168899000252

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hollow screw

Каталожный номер:168899000370

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:168899000311

Комплект:2

Примечание:

№ на схеме:14

Наименование:Flange screw

Каталожный номер:60203734

Комплект:5

Примечание:

№ на схеме:16

Наименование:Hollow screw

Каталожный номер:60199172

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:60191116

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fuel hose

Каталожный номер:168899000181

Комплект:1

Примечание:

№ на схеме:19

Наименование:no name

Каталожный номер:168899000251

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:168899000235

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retainer

Каталожный номер:168899000282

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retainer

Каталожный номер:168899000371

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retainer

Каталожный номер:168899000225

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cable tie

Каталожный номер:60092811

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retainer

Каталожный номер:168899000273

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retainer

Каталожный номер:60267724

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fuel filter

Каталожный номер:168899000221

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fuel Filter

Каталожный номер:60349404

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spacersleeve

Каталожный номер:168899000410

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spacer sleeve

Каталожный номер:168899000408

Комплект:1

Примечание:
