Система рулевого управления

← Сердечник масляного фильтра Клапана гидроусилителя руля →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

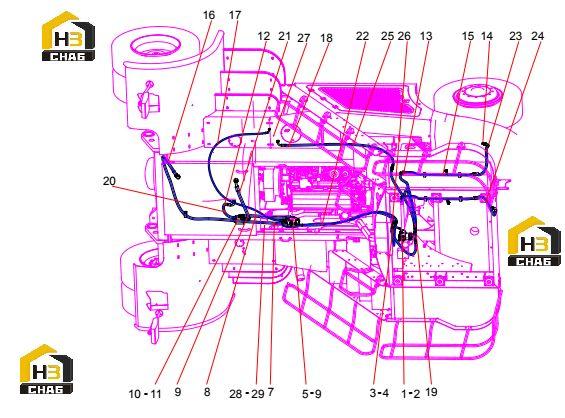

№ на схеме:1

Наименование:Steering gear component assembly drawing

Каталожный номер:12301342

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000262

Комплект:4

Примечание:

№ на схеме:3

Наименование:Straight Bulkhead Fittings

Каталожный номер:B210780000157

Комплект:2

Примечание:

№ на схеме:4

Наименование:Straight Bulkhead Fittings

Каталожный номер:B210780000647

Комплект:1

Примечание:

№ на схеме:5

Наименование:Priority valve group

Каталожный номер:14030854

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000179

Комплект:3

Примечание:

№ на схеме:7

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:8

Наименование:Reducer tube adaptorwith swivel nut

Каталожный номер:B210780000072

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:10

Наименование:One way valve group

Каталожный номер:12301919

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:21005024

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fitting

Каталожный номер:B210780001153

Комплект:2

Примечание:

№ на схеме:13

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:4

Примечание:

№ на схеме:14

Наименование:Connector, Pipe

Каталожный номер:B210780000049

Комплект:2

Примечание:

№ на схеме:15

Наименование:Tube

Каталожный номер:14128643

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103005828

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103003504

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose, Rubber

Каталожный номер:60187660

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:61029403

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose Assembly

Каталожный номер:B230103000393

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103003978

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103002411

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, Rubber

Каталожный номер:B230103000960

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103006275

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:60331627

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:61029402

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:B210780001397

Комплект:1

Примечание:

№ на схеме:28

Наименование:Choke plug

Каталожный номер:B210780000088

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:B210334000011

Комплект:1

Примечание:
