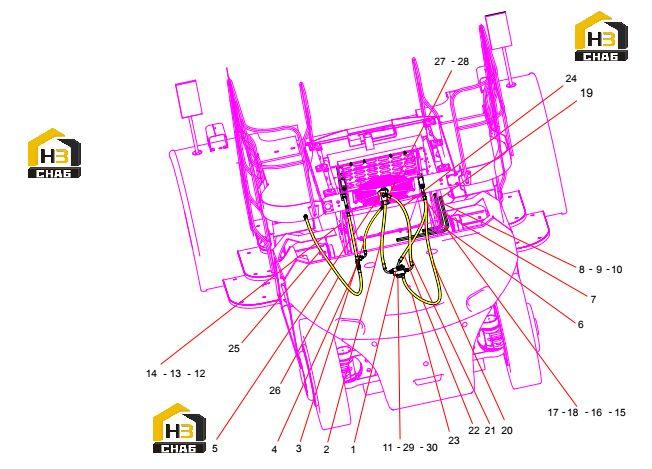

Система охлаждающей жидкости

← Группа односторонних клапанов Клапан переключающий охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Group, cooling switching valve

Каталожный номер:A819700001629

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:3

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:4

Наименование:Straight Bulkhead Fittings

Каталожный номер:B210780000157

Комплект:1

Примечание:

№ на схеме:5

Наименование:Combination radiator assembly

Каталожный номер:13539145

Комплект:1

Примечание:

№ на схеме:6

Наименование:Angle steel support

Каталожный номер:14153750

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:60202487

Комплект:14

Примечание:

№ на схеме:8

Наименование:Steel tube

Каталожный номер:14153861

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel tube

Каталожный номер:14153862

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube clamp body

Каталожный номер:60165342

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000149

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000196

Комплект:16

Примечание:

№ на схеме:13

Наименование:Tube clamp body

Каталожный номер:60165336

Комплект:5

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:60024203

Комплект:3

Примечание:

№ на схеме:15

Наименование:Check valve

Каталожный номер:60250234

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Tee

Каталожный номер:B210780001007

Комплект:2

Примечание:

№ на схеме:17

Наименование:Fitting, Elbow

Каталожный номер:B210780001394

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:B210780000141

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000030

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose assembly

Каталожный номер:B230103003753

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103004942

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103001669

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:60239987

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103000366

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103003504

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103007182

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:A832613125000

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103004312

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:
