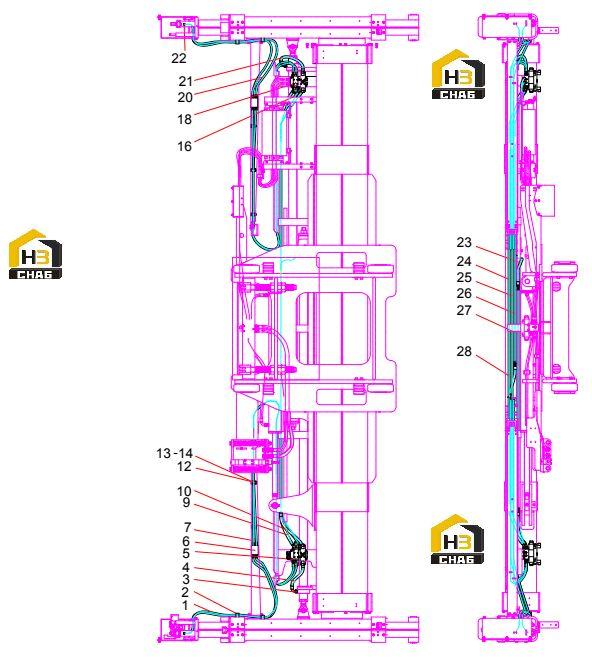

Система гидравлическая телескопического поворотного замка

← Группа клапанов Клапан левый поворотный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103005981

Комплект:4

Примечание:

№ на схеме:2

Наименование:Tube clamp body

Каталожный номер:60028239

Комплект:4

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000042

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose, Rubber

Каталожный номер:B230103001956

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lefttelescopic, rotating lock valve combination

Каталожный номер:A810201062480

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic lock valve group

Каталожный номер:A810201062479

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103003495

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103005350

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103008028

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:60024203

Комплект:22

Примечание:

№ на схеме:13

Наименование:Stackingbolt

Каталожный номер:60167156

Комплект:12

Примечание:

№ на схеме:14

Наименование:Clamp, fixed

Каталожный номер:60167157

Комплект:12

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103006902

Комплект:2

Примечание:

№ на схеме:18

Наименование:Right telescopic and rotary lock valve group

Каталожный номер:A810201062481

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:B230103001231

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, adapter

Каталожный номер:B210780000176

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103002458

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube P

Каталожный номер:10749830

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tube T

Каталожный номер:10749913

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tubel

Каталожный номер:10837288

Комплект:1

Примечание:

№ на схеме:27

Наименование:Tube 2

Каталожный номер:10837372

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:60127341

Комплект:1

Примечание:
