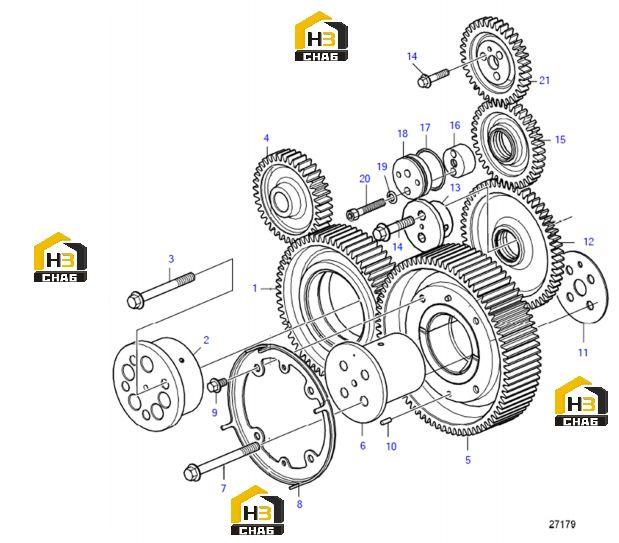

Шестерни холотого хода

← Винт маховика Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Idlergear

Каталожный номер:168899000210

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hub

Каталожный номер:168899000265

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange screw

Каталожный номер:168899000365

Комплект:4

Примечание:

№ на схеме:4

Наименование:no name

Каталожный номер:168899000261

Комплект:1

Примечание:

№ на схеме:5

Наименование:no name

Каталожный номер:168899000259

Комплект:1

Примечание:

№ на схеме:6

Наименование:no name

Каталожный номер:168899000262

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange screw

Каталожный номер:60131078

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:168899000352

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange screw

Каталожный номер:60344728

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:60132034

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:168899000267

Комплект:1

Примечание:

№ на схеме:12

Наименование:Idlergear

Каталожный номер:168899000208

Комплект:1

Примечание:

№ на схеме:13

Наименование:no name

Каталожный номер:168899000263

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange screw

Каталожный номер:60131082

Комплект:5

Примечание:

№ на схеме:15

Наименование:Idler gear

Каталожный номер:168899000209

Комплект:1

Примечание:

№ на схеме:16

Наименование:no name

Каталожный номер:168899000264

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:168899000366

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:168899000266

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:168899000358

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hex. socket screw

Каталожный номер:168899000357

Комплект:2

Примечание:

№ на схеме:21

Наименование:no name

Каталожный номер:168899000260

Комплект:1

Примечание:
