Радиатор в сборе

Радиатор в сборе

← Клапан переключающий охлаждения Радиатор 60263606 →

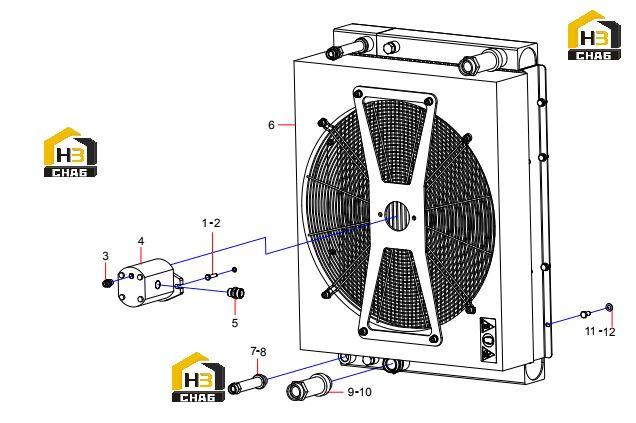

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000017
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, Pipe
Каталожный номер:B210780000232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Motor, gear
Каталожный номер:60282297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fitting, Adapter
Каталожный номер:B210780000131
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Radiator
Каталожный номер:60263606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:13539088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:A210608000122
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lengthening adaptor
Каталожный номер:14023986
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Seal Ring
Каталожный номер:24005000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000011
Комплект:8
Примечание:
