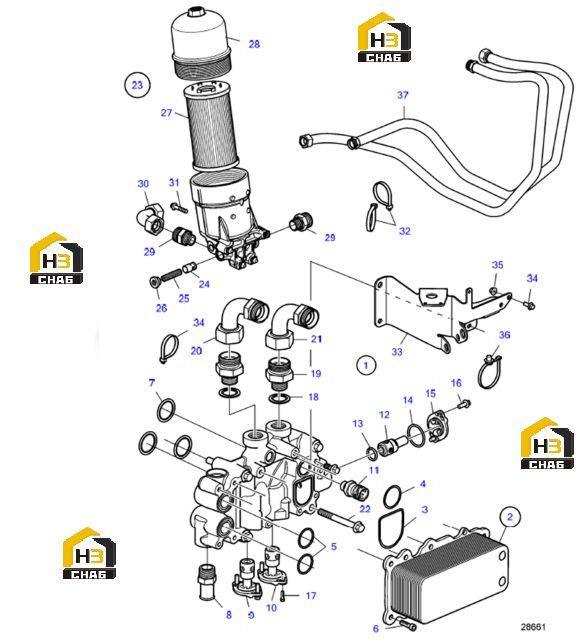

Радиатор масляный

← Поддон масляный Фильтр топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Oil cooler

Каталожный номер:168899000218

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:168899000340

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:168899000341

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:168899000342

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hex. socket screw

Каталожный номер:168899000233

Комплект:10

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:168899000346

Комплект:3

Примечание:

№ на схеме:8

Наименование:Self-locking nut

Каталожный номер:60092530

Комплект:1

Примечание:

№ на схеме:9

Наименование:Reduction valve

Каталожный номер:168899000407

Комплект:1

Примечание:

№ на схеме:10

Наименование:Reducing valve

Каталожный номер:60130304

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressure sensor

Каталожный номер:60285682

Комплект:1

Примечание:

№ на схеме:12

Наименование:no name

Каталожный номер:60100184

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing ring

Каталожный номер:60132452

Комплект:3

Примечание:

№ на схеме:14

Наименование:Connection pipe

Каталожный номер:168899000404

Комплект:3

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:60129824

Комплект:3

Примечание:

№ на схеме:16

Наименование:Flange screw

Каталожный номер:60203805

Комплект:2

Примечание:

№ на схеме:17

Наименование:Flange screw

Каталожный номер:60203739

Комплект:4

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:60092447

Комплект:2

Примечание:

№ на схеме:19

Наименование:Adapter

Каталожный номер:168899000304

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connection block

Каталожный номер:168899000187

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flange screw

Каталожный номер:168899000376

Комплект:4

Примечание:

№ на схеме:23

Наименование:Oil filter housing

Каталожный номер:168899000191

Комплект:1

Примечание:

№ на схеме:24

Наименование:Valve

Каталожный номер:168899000231

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:168899000230

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:168899000229

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil filter

Каталожный номер:60275106

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cardboard tube

Каталожный номер:168899000303

Комплект:1

Примечание:

№ на схеме:29

Наименование:Adapter

Каталожный номер:168899000156

Комплект:2

Примечание:

№ на схеме:30

Наименование:Riser

Каталожный номер:168899000194

Комплект:1

Примечание:

№ на схеме:31

Наименование:Flange screw

Каталожный номер:60203736

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:60092380

Комплект:3

Примечание:

№ на схеме:33

Наименование:Bracket

Каталожный номер:168899000188

Комплект:1

Примечание:

№ на схеме:34

Наименование:Flange screw

Каталожный номер:60203765

Комплект:2

Примечание:

№ на схеме:35

Наименование:Flange lock nut

Каталожный номер:60228948

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cable tie

Каталожный номер:60344704

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil hose

Каталожный номер:168899000190

Комплект:2

Примечание:
