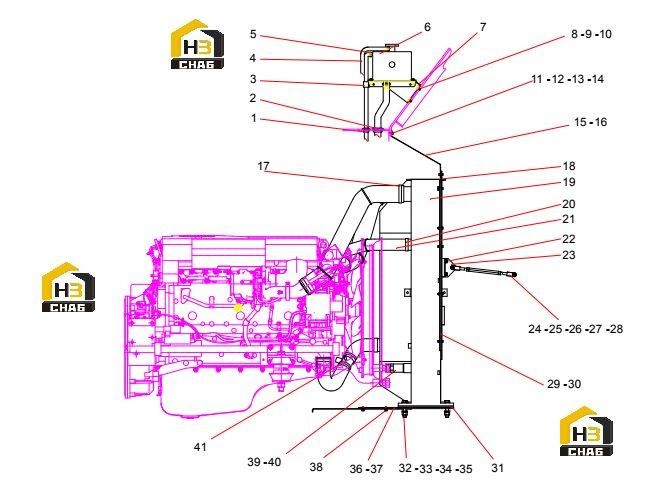

Радиатор (часть 1)

← Воздухоочиститель Радиатор (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubberring

Каталожный номер:10942091

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rubberring

Каталожный номер:10942193

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:60024203

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:11308842

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, Hose

Каталожный номер:A229900001347

Комплект:5

Примечание:

№ на схеме:6

Наименование:Tank, expansion, plastic

Каталожный номер:60198298

Комплект:1

Примечание:

№ на схеме:7

Наименование:Water tank bracket

Каталожный номер:12951048

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:24004165

Комплект:13

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000006

Комплект:24

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000016

Комплект:24

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:10

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000016

Комплект:19

Примечание:

№ на схеме:15

Наименование:Upper windshield plate

Каталожный номер:14117005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hold-down strip

Каталожный номер:13548626

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, T-Bolt

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:18

Наименование:Upperrubberplate

Каталожный номер:14117033

Комплект:1

Примечание:

№ на схеме:19

Наименование:Radiator

Каталожный номер:61006756

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:3

Примечание:

№ на схеме:21

Наименование:Water-in tube

Каталожный номер:14116882

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bracket

Каталожный номер:13572911

Комплект:2

Примечание:

№ на схеме:24

Наименование:Right lever

Каталожный номер:13572922

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:26

Наименование:Adjusting rod

Каталожный номер:14116896

Комплект:2

Примечание:

№ на схеме:27

Наименование:Left rotating nut

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:28

Наименование:Left lever

Каталожный номер:13572937

Комплект:2

Примечание:

№ на схеме:29

Наименование:Rubber plate

Каталожный номер:14117012

Комплект:2

Примечание:

№ на схеме:30

Наименование:Side pressing strip

Каталожный номер:14117023

Комплект:2

Примечание:

№ на схеме:31

Наименование:Damper

Каталожный номер:13292103

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000280

Комплект:4

Примечание:

№ на схеме:33

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:36

Наименование:Cushion

Каталожный номер:10260983

Комплект:2

Примечание:

№ на схеме:37

Наименование:Wind board

Каталожный номер:14116916

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:13

Примечание:

№ на схеме:39

Наименование:Commector

Каталожный номер:13119724

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:41

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:2

Примечание:
