Платформа

← Платформа и поручни Система огнетушителя →

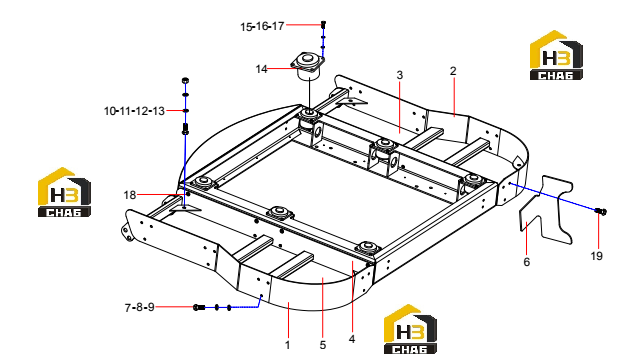

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left platform

Каталожный номер:10480088

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right platform

Каталожный номер:10480788

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right platform pedal

Каталожный номер:10478547

Комплект:1

Примечание:

№ на схеме:4

Наименование:Platform support

Каталожный номер:11171382

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left platform pedal

Каталожный номер:10476428

Комплект:1

Примечание:

№ на схеме:6

Наименование:Exhaust tube support

Каталожный номер:10196225

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000230

Комплект:16

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:9

Наименование:High-strength steel washer

Каталожный номер:A210491000118

Комплект:32

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210404000004

Комплект:16

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:14

Наименование:Absorber, shock

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:24

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000011

Комплект:28

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000040

Комплект:16

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000196

Комплект:4

Примечание:
