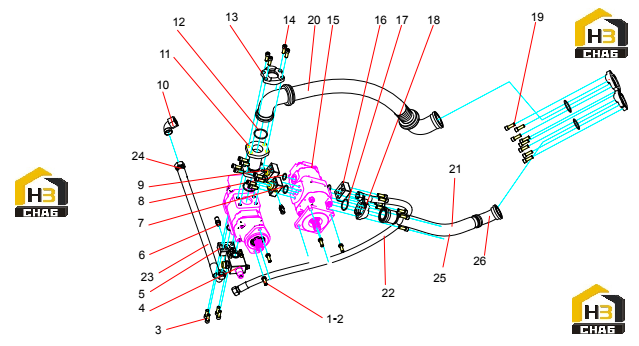

Насос

← Группа клапанов ведущая Насос в разборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A229900005971

Комплект:6

Примечание:

№ на схеме:2

Наименование:Double gear pump

Каталожный номер:60273756

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000163

Комплект:20

Примечание:

№ на схеме:4

Наименование:Sequence valve group

Каталожный номер:13129064

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange I

Каталожный номер:10118813

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:5

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:A210609000142

Комплект:5

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000300

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil pump flange

Каталожный номер:12801053

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Elbow

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:11

Наименование:Flange components

Каталожный номер:10145253

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000270

Комплект:3

Примечание:

№ на схеме:13

Наименование:Split flange

Каталожный номер:B210780000741

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000022

Комплект:16

Примечание:

№ на схеме:15

Наименование:Split flow gear pump

Каталожный номер:B220401001021

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:14066485

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000348

Комплект:2

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:B210780000249

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000343

Комплект:8

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103004456

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hydraulic rubber hose

Каталожный номер:B230103003036

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:60203128

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:B230103004202

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103000469

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:60008251

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103002579

Комплект:1

Примечание:
