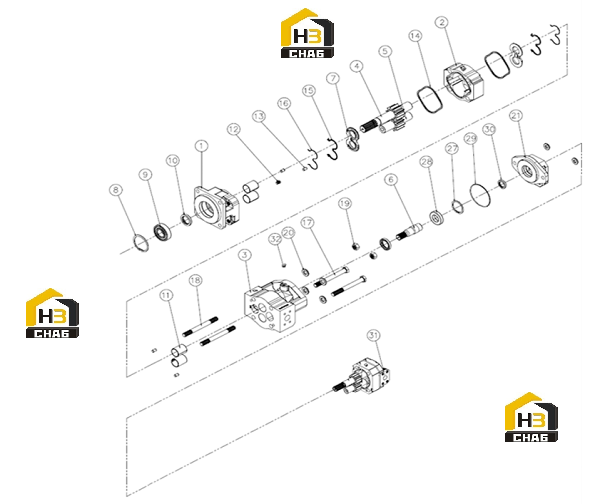

Насос шестеренчатый с раздельным потоком

← Клапан последовательный Система возврата масла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, front

Каталожный номер:60136524

Комплект:1

Примечание:

№ на схеме:2

Наименование:Body, pump, grade 1

Каталожный номер:60136542

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, rear, back pump

Каталожный номер:60136579

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear, driving, grade 1

Каталожный номер:60136530

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear, driven, grade 1

Каталожный номер:60136529

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft, back connecting, pump

Каталожный номер:60136580

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, side

Каталожный номер:60136581

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retainer, elastic

Каталожный номер:60136654

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing, outer

Каталожный номер:60136571

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal assembly, oil

Каталожный номер:60136728

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:60136568

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug, screw, flush

Каталожный номер:60136625

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin, dowel

Каталожный номер:60136704

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal, rectangular

Каталожный номер:60136726

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, seal

Каталожный номер:60136710

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, retainer

Каталожный номер:60136576

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt, hexagon

Каталожный номер:60136658

Комплект:4

Примечание:

№ на схеме:18

Наименование:Stud

Каталожный номер:60136678

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:60136669

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60136618

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cover, front

Каталожный номер:60136525

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, retainer, elastic, forhole

Каталожный номер:60136653

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing, ball, outer-mounted

Каталожный номер:60136572

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60136714

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seal, oil, frame

Каталожный номер:60136727

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gearpump

Каталожный номер:60108199

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug, oil leakage port

Каталожный номер:60136694

Комплект:2

Примечание:
