Механизм поворотный блокировки

← Штифты стопорные Детали уплотнительные (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

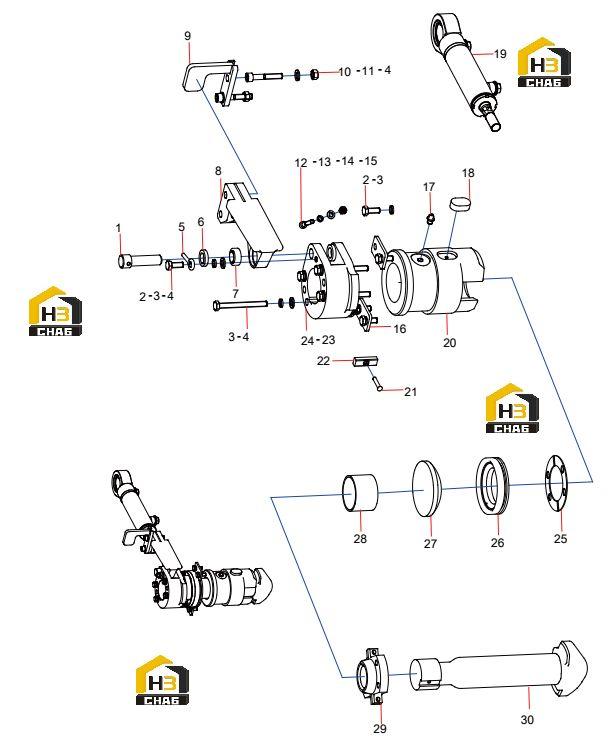

№ на схеме:1

Наименование:D1-type lock pin

Каталожный номер:14076854

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000017

Комплект:9

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:7

Примечание:

№ на схеме:5

Наименование:Pin, bender

Каталожный номер:12838066

Комплект:1

Примечание:

№ на схеме:6

Наименование:retainerring

Каталожный номер:12585072

Комплект:2

Примечание:

№ на схеме:7

Наименование:Joint bearing

Каталожный номер:A210612000026

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil cylinder seat

Каталожный номер:10993392

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate assembly

Каталожный номер:13832158

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000170

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000134

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210319000003

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:17

Наименование:Fitting, Grease

Каталожный номер:A210804000001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Key

Каталожный номер:10993390

Комплект:1

Примечание:

№ на схеме:19

Наименование:Turning lock cylinder

Каталожный номер:11330566

Комплект:1

Примечание:

№ на схеме:20

Наименование:Protecting bush

Каталожный номер:10261737

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lock pin

Каталожный номер:60230499

Комплект:1

Примечание:

№ на схеме:22

Наименование:Key

Каталожный номер:A820103010873

Комплект:1

Примечание:

№ на схеме:23

Наименование:Baffle, bearing

Каталожный номер:10042829

Комплект:2

Примечание:

№ на схеме:24

Наименование:Table, rotating

Каталожный номер:10993972

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adjusting spacer

Каталожный номер:10018050

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing, ball, upper(2)

Каталожный номер:A820208000248

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing, ball, upper(1)

Каталожный номер:A820208000247

Комплект:1

Примечание:

№ на схеме:28

Наименование:Self-lubricating bearing

Каталожный номер:A221500000219

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bayonet lock

Каталожный номер:12814959

Комплект:2

Примечание:

№ на схеме:30

Наименование:Lock pole pin shaft

Каталожный номер:A820302020060

Комплект:1
