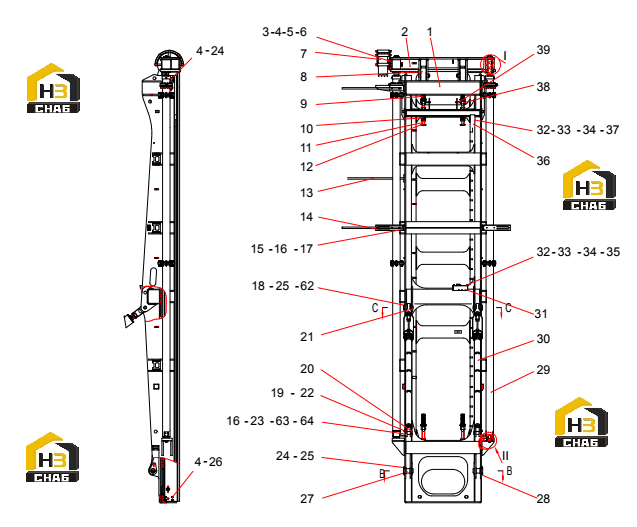

Мачта 13380137 (часть 1)

← Мачта в сборе Мачта 13380137 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mast, external

Каталожный номер:13771985

Комплект:1

Примечание:

№ на схеме:2

Наименование:Mast, inner

Каталожный номер:13376243

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000055

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000004

Комплект:20

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:7

Наименование:Roller wheel of rubber hose assembly

Каталожный номер:11920919

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sprocket assembly

Каталожный номер:14073943

Комплект:2

Примечание:

№ на схеме:9

Наименование:Chain

Каталожный номер:A210828000024

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210307000039

Комплект:6

Примечание:

№ на схеме:11

Наименование:Small chain connector

Каталожный номер:A820301021152

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:A210491000028

Комплект:2

Примечание:

№ на схеме:13

Наименование:Protective pipe rack

Каталожный номер:10971672

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil tube frame

Каталожный номер:10756530

Комплект:3

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000020

Комплект:20

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000002

Комплект:24

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000001

Комплект:32

Примечание:

№ на схеме:18

Наименование:Clamp plate

Каталожный номер:14074107

Комплект:2

Примечание:

№ на схеме:19

Наименование:Locking washer

Каталожный номер:60013683

Комплект:2

Примечание:

№ на схеме:20

Наименование:Retainerring

Каталожный номер:A210414000032

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shaft ofA2

Каталожный номер:14073956

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shaft, connecting

Каталожный номер:14074256

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:60013684

Комплект:8

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210204000304

Комплект:16

Примечание:

№ на схеме:27

Наименование:Connecting shaft

Каталожный номер:14074373

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp plate

Каталожный номер:14074385

Комплект:2

Примечание:

№ на схеме:29

Наименование:Lifting oil cylinder

Каталожный номер:12112538

Комплект:2

Примечание:

№ на схеме:30

Наименование:Swing oil cylinder assembly

Каталожный номер:10979531

Комплект:2

Примечание:

№ на схеме:31

Наименование:Cover, indicator lamp

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:35

Наименование:Stud, bamper

Каталожный номер:A810421000802

Комплект:3

Примечание:

№ на схеме:36

Наименование:Height measurement device

Каталожный номер:13603038

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:3

Примечание:

№ на схеме:38

Наименование:Pin

Каталожный номер:A210501000008

Комплект:12

Примечание:

№ на схеме:39

Наименование:Axle pin

Каталожный номер:A820301016056

Комплект:2

Примечание:

№ на схеме:62

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:63

Наименование:Mounting plate 2

Каталожный номер:14074338

Комплект:2

Примечание:

№ на схеме:64

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:
