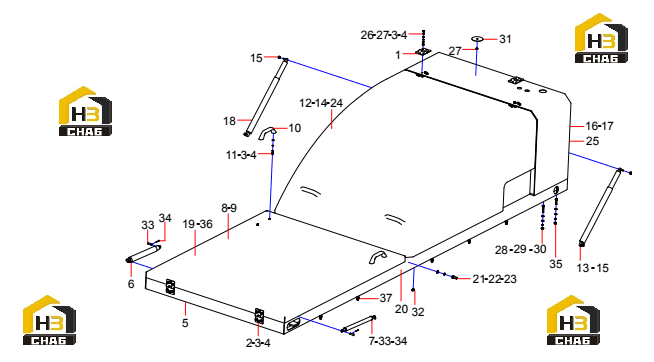

Крышка в сборе 13390996

← Зеркало заднего вида правое Защита бака 11087254 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hinge

Каталожный номер:A210891000015

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:12

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000016

Комплект:32

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000006

Комплект:44

Примечание:

№ на схеме:5

Наименование:Coverplatesupport

Каталожный номер:13264008

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gas spring

Каталожный номер:A229900009852

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air spring

Каталожный номер:A229900004029

Комплект:1

Примечание:

№ на схеме:8

Наименование:Soundproof cotton

Каталожный номер:60155505

Комплект:4

Примечание:

№ на схеме:9

Наименование:6# Net plate

Каталожный номер:13307958

Комплект:1

Примечание:

№ на схеме:10

Наименование:Handle

Каталожный номер:60024465

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000130

Комплект:8

Примечание:

№ на схеме:12

Наименование:9# Net plate

Каталожный номер:13307959

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gas spring

Каталожный номер:60246217

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coverplate

Каталожный номер:13390953

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:22

Примечание:

№ на схеме:16

Наименование:15# Net plate

Каталожный номер:13307960

Комплект:1

Примечание:

№ на схеме:17

Наименование:Coverplate III

Каталожный номер:13488504

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gas spring

Каталожный номер:60246216

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:10971141

Комплект:1

Примечание:

№ на схеме:20

Наименование:Beam frame

Каталожный номер:10267326

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:24# Net plate

Каталожный номер:13307961

Комплект:2

Примечание:

№ на схеме:25

Наименование:26# Net plate

Каталожный номер:13307962

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000084

Комплект:12

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000016

Комплект:78

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:12

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210401000017

Комплект:18

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000007

Комплект:36

Примечание:

№ на схеме:31

Наименование:Pressure plate

Каталожный номер:12866882

Комплект:66

Примечание:

№ на схеме:32

Наименование:Elasticgasket

Каталожный номер:12013810

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:A210508000040

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pin

Каталожный номер:A210491000014

Комплект:4

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:6

Примечание:

№ на схеме:36

Наименование:Quickdryglue

Каталожный номер:A420300000077

Комплект:2

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210319000003

Комплект:70

Примечание:
