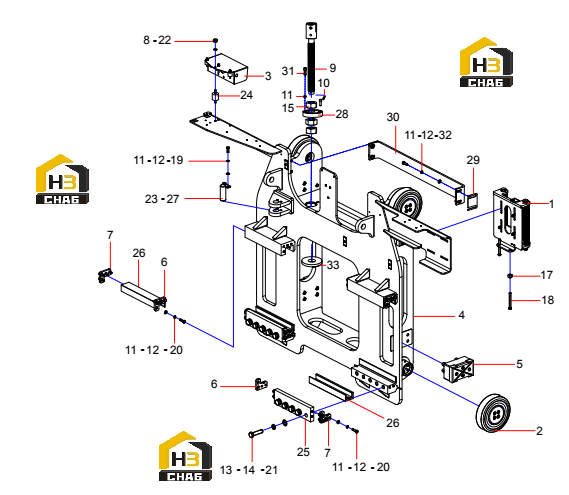

Кронштейн в сборе

← Детали уплотнительные (часть 2) Устройство буфера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Buffergear

Каталожный номер:14010903

Комплект:1

Примечание:

№ на схеме:2

Наименование:Contact roller assembly

Каталожный номер:10973107

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cover, indicator lamp

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:4

Наименование:Main support

Каталожный номер:13875049

Комплект:1

Примечание:

№ на схеме:5

Наименование:Slide block device

Каталожный номер:13244280

Комплект:4

Примечание:

№ на схеме:6

Наименование:Baffle

Каталожный номер:13853311

Комплект:4

Примечание:

№ на схеме:7

Наименование:Baffle

Каталожный номер:13853318

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:9

Наименование:Small chain connector

Каталожный номер:A820301021152

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:A210491000028

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000002

Комплект:26

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000001

Комплект:22

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000008

Комплект:10

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000009

Комплект:10

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000039

Комплект:6

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000277

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:16

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60344747

Комплект:10

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin roll bale

Каталожный номер:11524363

Комплект:1

Примечание:

№ на схеме:24

Наименование:Stud, bamper

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:25

Наименование:Rail board

Каталожный номер:13853306

Комплект:2

Примечание:

№ на схеме:26

Наименование:Slide block

Каталожный номер:12057185

Комплект:4

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:12209589

Комплект:1

Примечание:

№ на схеме:28

Наименование:Eccentric cover

Каталожный номер:13875045

Комплект:2

Примечание:

№ на схеме:29

Наименование:Adjusting spacer

Каталожный номер:13875044

Комплект:2

Примечание:

№ на схеме:30

Наименование:Reinforcing web-plate

Каталожный номер:13875048

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000022

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:4

Примечание:

№ на схеме:33

Наименование:Baffle component

Каталожный номер:13914658

Комплект:2

Примечание:
