Клапана тормозные

← Ремкомплект тормозного аккумулятора Клапан реверсивный электромагнитный →

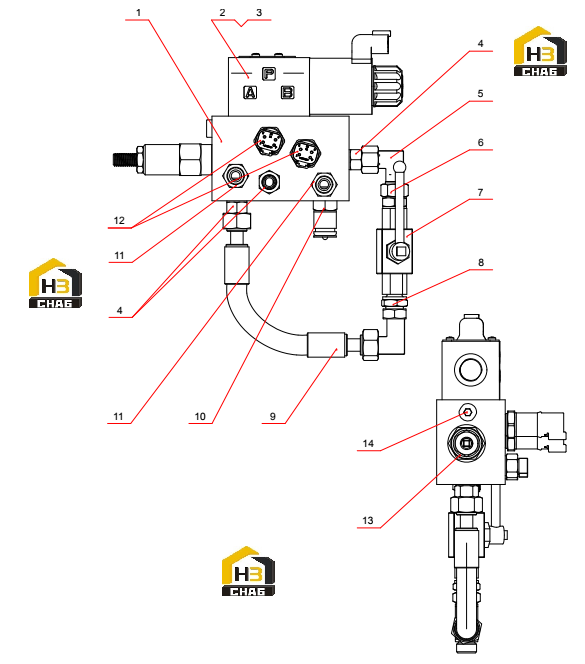

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake valve block

Каталожный номер:13886763

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, reversal, electromagnetic

Каталожный номер:60155035

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000168

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector, Pipe

Каталожный номер:B210780000036

Комплект:3

Примечание:

№ на схеме:5

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000167

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve, ball

Каталожный номер:B220401000263

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, Pipe

Каталожный номер:B210780000733

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103003291

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, Pipe

Каталожный номер:B210780000232

Комплект:2

Примечание:

№ на схеме:12

Наименование:Sensor, pressure

Каталожный номер:12912754

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve, overflow

Каталожный номер:60155029

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug, Screw

Каталожный номер:B210399000003

Комплект:1

Примечание:
