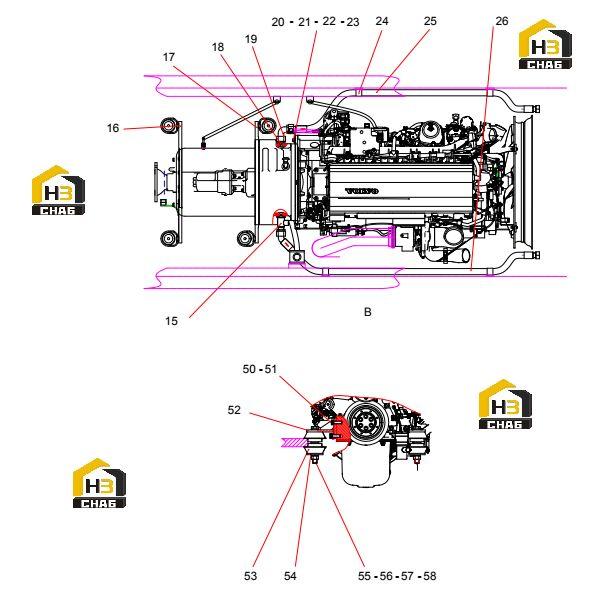

Двигатель и трансмиссия (часть 3)

← Двигатель и трансмиссия (часть 2) Двигатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:15

Наименование:Rear supporting board ofgearbox

Каталожный номер:10017190

Комплект:1

Примечание:

№ на схеме:16

Наименование:Frontsupporting plate ofgearbox

Каталожный номер:10017184

Комплект:2

Примечание:

№ на схеме:17

Наименование:Temperature sensor adaptor

Каталожный номер:10119920

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe connector

Каталожный номер:12559294

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket,(1)

Каталожный номер:12967589

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fastening clamp

Каталожный номер:60227414

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube clamp body

Каталожный номер:60165343

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103004294

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103005346

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:51

Наименование:Washer

Каталожный номер:A210401000004

Комплект:10

Примечание:

№ на схеме:52

Наименование:Bracket,engine

Каталожный номер:13292971

Комплект:2

Примечание:

№ на схеме:53

Наименование:Shock absorber

Каталожный номер:60215297

Комплект:4

Примечание:

№ на схеме:54

Наименование:Plate

Каталожный номер:13292966

Комплект:2

Примечание:

№ на схеме:55

Наименование:Bolt

Каталожный номер:A210110000213

Комплект:2

Примечание:

№ на схеме:56

Наименование:Washer

Каталожный номер:A210401000008

Комплект:2

Примечание:

№ на схеме:57

Наименование:Washer

Каталожный номер:A210405000009

Комплект:2

Примечание:

№ на схеме:58

Наименование:Nut

Каталожный номер:A210307000030

Комплект:2

Примечание:
