Балка левая телескопическая

← Балка спредера главная Компонент скользящего блока стойки (часть 1) →

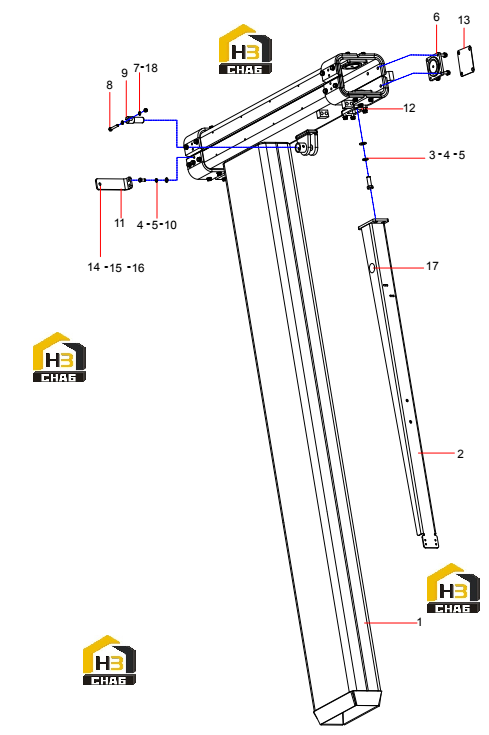

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left telescopic beam combination

Каталожный номер:10979545

Комплект:1

Примечание:

№ на схеме:2

Наименование:Wire towing channel

Каталожный номер:10262671

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:6

Наименование:Pillar slide block component

Каталожный номер:10982198

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210319000001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000307

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin shaft

Каталожный номер:10262567

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:10981417

Комплект:1

Примечание:

№ на схеме:12

Наименование:Adjusting spacer

Каталожный номер:12392367

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adjusting gasket ofslide block

Каталожный номер:12454174

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bufferthreaded stud

Каталожный номер:12187870

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000007

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:17

Наименование:Jacket 1

Каталожный номер:11342236

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:
