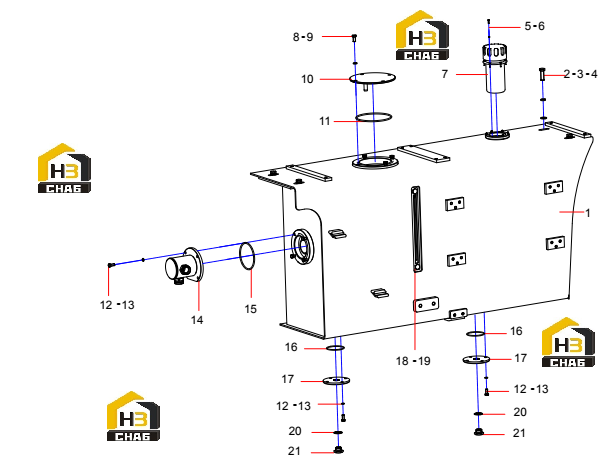

Бак гидравлический (часть 1)

← Защита (часть 2) Бак гидравлический (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic oil tank body

Каталожный номер:13081128

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000013

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210210000023

Комплект:4

Примечание:

№ на схеме:7

Наименование:Air Cleaner

Каталожный номер:24001922

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:10

Наименование:Flange cap

Каталожный номер:12980861

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring

Каталожный номер:21010435

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:36

Примечание:

№ на схеме:14

Наименование:Oil seat

Каталожный номер:13081105

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000314

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate, cover, oil washing hole

Каталожный номер:10774636

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gauge, Oil Level

Каталожный номер:A250100000043

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug, screw

Каталожный номер:21051814

Комплект:2

Примечание:
