Воздухозаборник в сборе 10942880

← Радиатор 15096 60040043 Комплектующие воздушного фильтра 21031421 →

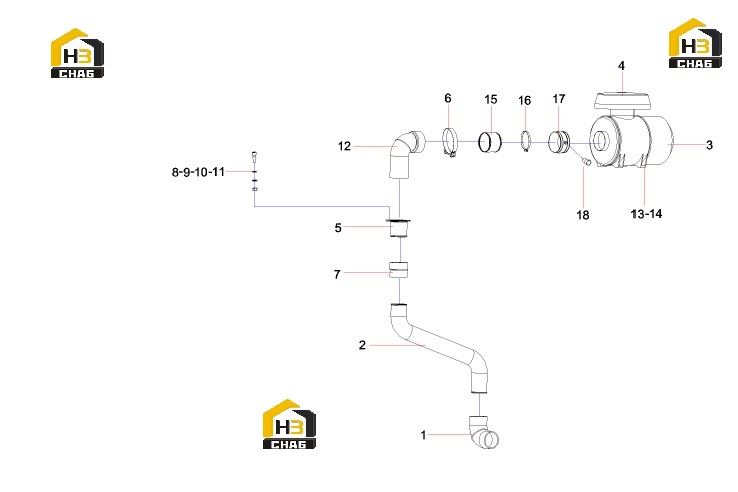

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber elbow

Каталожный номер:10942260

Комплект:1

Примечание:

№ на схеме:2

Наименование:Intake pipe

Каталожный номер:10942373

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air filter

Каталожный номер:21031421

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rain cap

Каталожный номер:B229900002507

Комплект:1

Примечание:

№ на схеме:5

Наименование:Takeover body

Каталожный номер:A810102072254

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose clamp 100-120JB8870

Каталожный номер:A210855000001

Комплект:3

Примечание:

№ на схеме:7

Наименование:Connecting hose

Каталожный номер:10942374

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:12

Наименование:Variable diameter curved hose

Каталожный номер:10942379

Комплект:1

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:15

Наименование:Intake connection pipe SDCY90K7.1.1-1

Каталожный номер:10017178

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose clamp medium 120-medium 140 (8870)

Каталожный номер:A210855000027

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connecting hose

Каталожный номер:B230103005867

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sensor MANN

Каталожный номер:B240600000220

Комплект:1

Примечание:
