Вал вращающийся dana 60135358

← Передача зубчатая dana 60135346 Вал сцепления dana 60135359 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

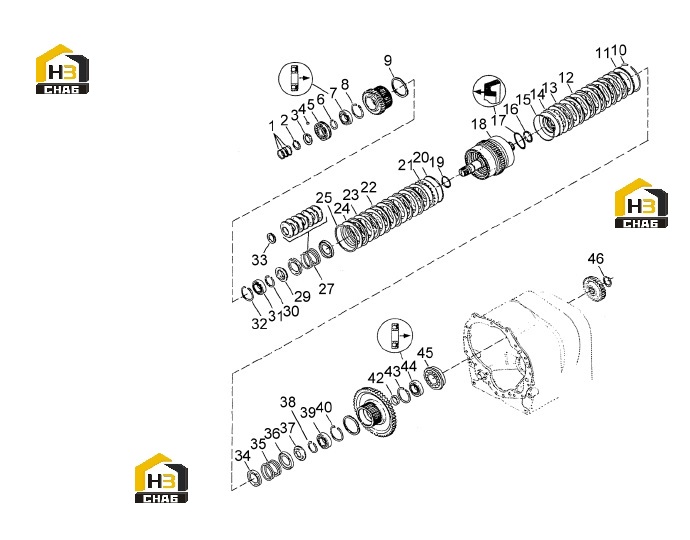

№ на схеме:1

Наименование:Piston oil seal

Каталожный номер:60099769

Комплект:3

Примечание:

№ на схеме:2

Наименование:Fixing ring

Каталожный номер:60121646

Комплект:1

Примечание:

№ на схеме:3

Наименование:Board dana

Каталожный номер:60121618

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ball dana

Каталожный номер:60121804

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing dana

Каталожный номер:60121709

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fixing ring

Каталожный номер:60121646

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch active gear bearing DANA

Каталожный номер:60099535

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch active gear positioning ring

Каталожный номер:60099657

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch strand oil seal DANA

Каталожный номер:60099766

Комплект:1

Примечание:

№ на схеме:10

Наименование:Snap ring

Каталожный номер:60134409

Комплект:1

Примечание:

№ на схеме:11

Наименование:High-speed clutch disc pad

Каталожный номер:60121826

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch outer disc

Каталожный номер:60134391

Комплект:12

Примечание:

№ на схеме:13

Наименование:Clutch inner disc

Каталожный номер:60121818

Комплект:12

Примечание:

№ на схеме:14

Наименование:Assembly

Каталожный номер:60134377

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:60134407

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sealing ring

Каталожный номер:60121794

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clutch piston measurement seal

Каталожный номер:60122038

Комплект:1

Примечание:

№ на схеме:18

Наименование:Assembly-countercurrent device third hub drum pin dana

Каталожный номер:60121931

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:60121794

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:60134407

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clutch piston dana

Каталожный номер:60121859

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clutch inner disc

Каталожный номер:60121818

Комплект:12

Примечание:

№ на схеме:23

Наименование:Clutch outer disc

Каталожный номер:60134391

Комплект:12

Примечание:

№ на схеме:24

Наименование:Clutch friction plate pressure plate DANA

Каталожный номер:60099652

Комплект:1

Примечание:

№ на схеме:25

Наименование:Snap ring

Каталожный номер:60134409

Комплект:1

Примечание:

№ на схеме:27

Наименование:Disc spring assembly DANA

Каталожный номер:60099615

Комплект:1

Примечание:

№ на схеме:29

Наименование:Snap ring seat

Каталожный номер:60099595

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spring seat snap ring

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing-clutch transmission gear 230885 dana

Каталожный номер:60121734

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clutch active gear positioning ring

Каталожный номер:60099657

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spring seat snap ring

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:34

Наименование:Coil spring seat

Каталожный номер:60099670

Комплект:1

Примечание:

№ на схеме:35

Наименование:Piston return spring

Каталожный номер:60121854

Комплект:1

Примечание:

№ на схеме:36

Наименование:Coil spring seat

Каталожный номер:60099671

Комплект:1

Примечание:

№ на схеме:37

Наименование:Snap ring seat

Каталожный номер:60099595

Комплект:1

Примечание:

№ на схеме:38

Наименование:Snap ring seat

Каталожный номер:60099595

Комплект:1

Примечание:

№ на схеме:39

Наименование:High-speed gear bearings

Каталожный номер:60121694

Комплект:1

Примечание:

№ на схеме:40

Наименование:High gear BRG brake ring

Каталожный номер:60121721

Комплект:1

Примечание:

№ на схеме:42

Наименование:High-speed gear bearing spacer ring

Каталожный номер:60121838

Комплект:1

Примечание:

№ на схеме:43

Наименование:High gear BRG brake ring

Каталожный номер:60121721

Комплект:1

Примечание:

№ на схеме:44

Наименование:High gear BRG brake ring

Каталожный номер:60121721

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bearing dana

Каталожный номер:60121710

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bearing dana

Каталожный номер:60121710

Комплект:1

Примечание:
