Устройство поворотное 11169797

Устройство поворотное 11169797

← Комплектующие скользящего блока стойки 10982198 Штифты стопорные 13655286 →

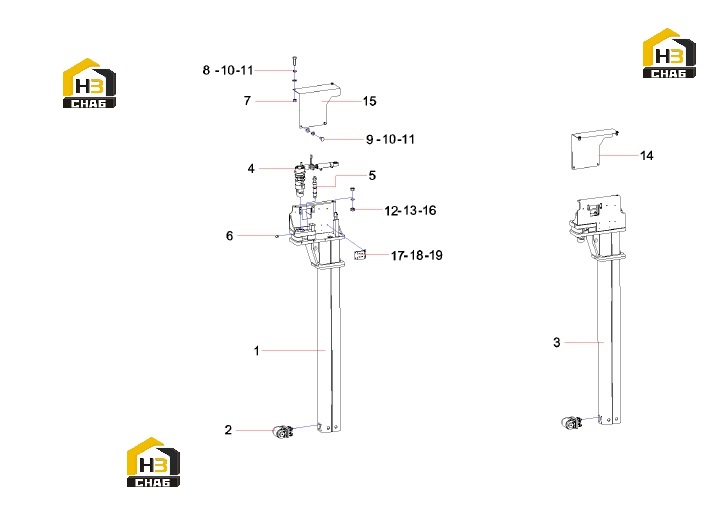

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Right-handed lock body assembly
Каталожный номер:10991549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Top box device
Каталожный номер:13655286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left-handed lock body assembly
Каталожный номер:10990773
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Turn lock mechanism
Каталожный номер:11544105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rotary lock interlock device
Каталожный номер:11155488
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Butter mouth
Каталожный номер:A210804000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:nut
Каталожный номер:A210307000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M12x25GB5783 Grade 10.9
Каталожный номер:A210111000101
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 24GB93
Каталожный номер:A210401000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:nut
Каталожный номер:A210307000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Left guard
Каталожный номер:13015934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Right guard
Каталожный номер:13015947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Retaining ring
Каталожный номер:11154108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Wiring board
Каталожный номер:11869823
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw M6x10GB70.1
Каталожный номер:A210204000172
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:washer
Каталожный номер:A210401000016
Комплект:8
Примечание:
