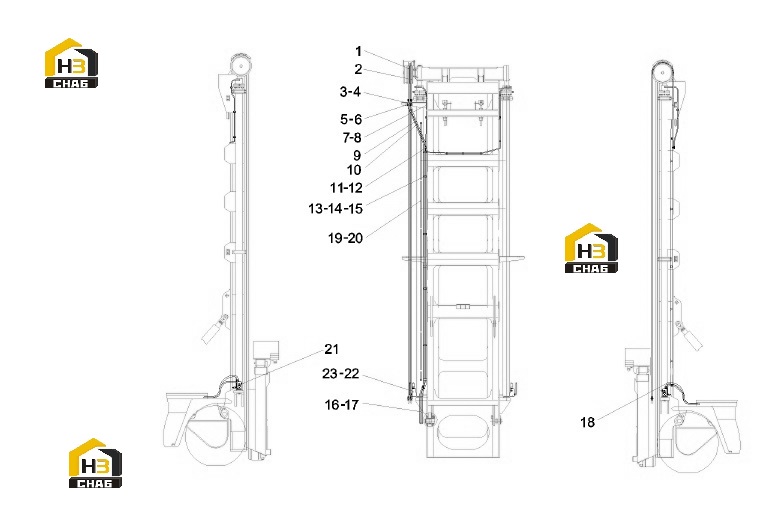

Трубопровод дверной рамы 10182663

← Фильтр давления масла jb2302 a222100000128 Клапан подъемный правый 13084663 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose 2

Каталожный номер:60041787

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose 2

Каталожный номер:60041784

Комплект:1

Примечание:

№ на схеме:3

Наименование:Single pipe clamp TLPG16-218

Каталожный номер:60165334

Комплект:12

Примечание:

№ на схеме:4

Наименование:Screw M6x55GB70.1

Каталожный номер:A210204000138

Комплект:24

Примечание:

№ на схеме:5

Наименование:Clamp body SP430-PP DP-AS

Каталожный номер:60165339

Комплект:7

Примечание:

№ на схеме:6

Наименование:Screw M6x65 (GB70.1)

Каталожный номер:A210204000140

Комплект:14

Примечание:

№ на схеме:7

Наименование:End straight connector

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103000129

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel pipe 1

Каталожный номер:10795818

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel pipe II

Каталожный номер:10795821

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose 1SN08-DK0L-DK0L90-3400Q/SY1102

Каталожный номер:B230103003194

Комплект:2

Примечание:

№ на схеме:12

Наименование:Three-way combination T-joint

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210307000016

Комплект:28

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000016

Комплект:28

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:16

Наименование:Hose Q/SY1102

Каталожный номер:21026444

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Q/SY1102

Каталожный номер:B230103004093

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103002297

Комплект:2

Примечание:

№ на схеме:19

Наименование:Steel pipe III

Каталожный номер:12444875

Комплект:1

Примечание:

№ на схеме:20

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:21

Наименование:Right lift valve set

Каталожный номер:13084663

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose Q/SY1102

Каталожный номер:B230103002039

Комплект:2

Примечание:

№ на схеме:23

Наименование:Left lift valve set

Каталожный номер:13084637

Комплект:1

Примечание:
