Ступица колеса dana 60135357

← Вал турбины dana 60135334 Пластина приводная dana 60135333 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

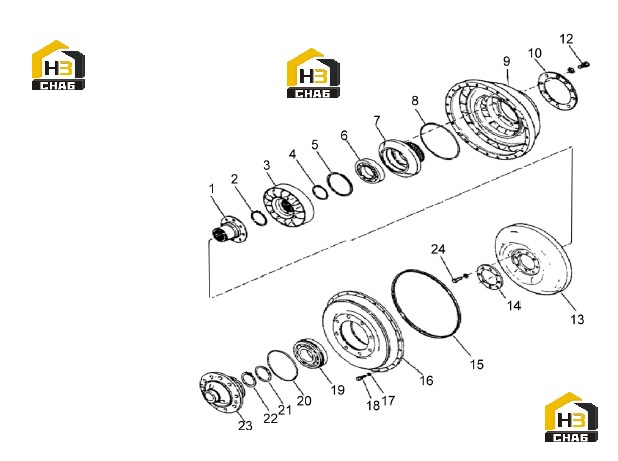

№ на схеме:1

Наименование:Turbo hub dana

Каталожный номер:60121897

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fixing ring

Каталожный номер:60121645

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dana, a member of reactor 13

Каталожный номер:60121640

Комплект:1

Примечание:

№ на схеме:4

Наименование:Reactor member spacer ring

Каталожный номер:60121832

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing stop ring

Каталожный номер:60122057

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing dana

Каталожный номер:60121707

Комплект:1

Примечание:

№ на схеме:7

Наименование:Impeller hub

Каталожный номер:60122052

Комплект:1

Примечание:

№ на схеме:8

Наименование:Square circle dana

Каталожный номер:60121951

Комплект:1

Примечание:

№ на схеме:9

Наименование:Impeller

Каталожный номер:60121915

Комплект:1

Примечание:

№ на схеме:10

Наименование:Impeller hub bolt pad ring

Каталожный номер:60121918

Комплект:1

Примечание:

№ на схеме:12

Наименование:Impeller hub screw

Каталожный номер:60121917

Комплект:12

Примечание:

№ на схеме:13

Наименование:Turbo 13.5 dana

Каталожный номер:60121668

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turbine hub bolt pad ring

Каталожный номер:60121898

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:60121975

Комплект:1

Примечание:

№ на схеме:16

Наименование:Impeller cover dana

Каталожный номер:60121916

Комплект:1

Примечание:

№ на схеме:17

Наименование:Locking washer

Каталожный номер:60099699

Комплект:24

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:60121776

Комплект:24

Примечание:

№ на схеме:19

Наименование:Ball bearing dana

Каталожный номер:60121810

Комплект:1

Примечание:

№ на схеме:20

Наименование:Square circle dana

Каталожный номер:60121949

Комплект:1

Примечание:

№ на схеме:21

Наименование:Impeller hub bearing washer dana

Каталожный номер:60121919

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fixing ring dana

Каталожный номер:60121644

Комплект:1

Примечание:

№ на схеме:23

Наименование:Impeller cover bearing cap dana

Каталожный номер:60121701

Комплект:1

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:60121876

Комплект:8

Примечание:
