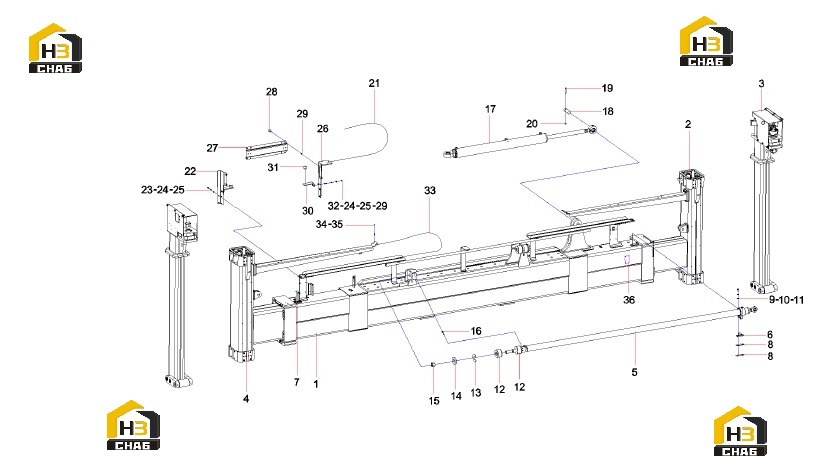

Спредер в разборе 10262859 (часть 1)

← Табличка спредера 13058114 Спредер в разборе 10262859 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main beam assembly

Каталожный номер:10260812

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left telescopic beam assembly

Каталожный номер:10985078

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rotary lock device

Каталожный номер:11169797

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right telescopic beam assembly

Каталожный номер:10986273

Комплект:1

Примечание:

№ на схеме:5

Наименование:Telescopic cylinder

Каталожный номер:10207101

Комплект:2

Примечание:

№ на схеме:6

Наименование:Left cylinder support

Каталожный номер:12030002

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right cylinder support

Каталожный номер:12029764

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cylinder seat adjustment pad

Каталожный номер:12030217

Комплект:4

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:12

Наименование:Cushion

Каталожный номер:A810410990223

Комплект:4

Примечание:

№ на схеме:13

Наименование:gasket

Каталожный номер:A820101343694

Комплект:6

Примечание:

№ на схеме:14

Наименование:Pressure plate

Каталожный номер:A820101343693

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M36x3GB889.2

Каталожный номер:A210319000026

Комплект:2

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000031

Комплект:2

Примечание:

№ на схеме:17

Наименование:Side shift cylinder ZXSDJ90.3

Каталожный номер:10204097

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin shaft (3)

Каталожный номер:A820301017202

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000032

Комплект:1

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:21

Наименование:Side shift drag chain 380.10.12C

Каталожный номер:B229900005699

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right bracket

Каталожный номер:A820101343217

Комплект:1

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210401000017

Комплект:20

Примечание:

№ на схеме:25

Наименование:Washer 22GB93

Каталожный номер:A210401000007

Комплект:20

Примечание:

№ на схеме:26

Наименование:Left bracket assembly

Каталожный номер:10769068

Комплект:1

Примечание:

№ на схеме:27

Наименование:Horizontal frame

Каталожный номер:10262856

Комплект:1

Примечание:

№ на схеме:28

Наименование:Buffer stud

Каталожный номер:12187870

Комплект:4

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:A210307000012

Комплект:12

Примечание:

№ на схеме:30

Наименование:Electric control cabinet support

Каталожный номер:11929756

Комплект:2

Примечание:

№ на схеме:31

Наименование:Buffer stud 2

Каталожный номер:12196286

Комплект:2

Примечание:

№ на схеме:32

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:33

Наименование:Inlet telescopic drag chain 380.05

Каталожный номер:B229900005701

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:24

Примечание:

№ на схеме:35

Наименование:nut

Каталожный номер:A210307000016

Комплект:24

Примечание:

№ на схеме:36

Наименование:Rivets

Каталожный номер:A210510000007

Комплект:4

Примечание:
