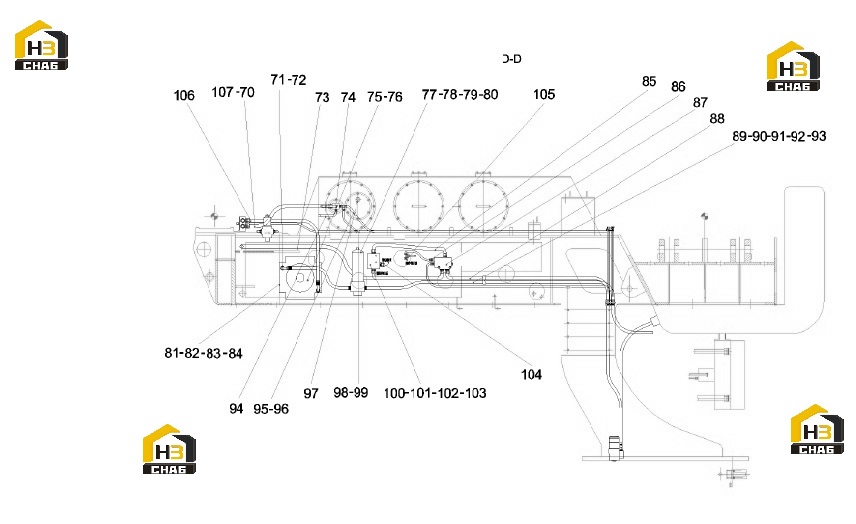

Система торможения и рулевого управления 11742235 (часть 3)

← Система торможения и рулевого управления 11742235 (часть 2) Система торможения и рулевого управления 11742235 (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:70

Наименование:Pipe joint

Каталожный номер:B210780000052

Комплект:2

Примечание:

№ на схеме:71

Наименование:Hose 2SN16-DKOL-DKOL90-1400Q/SY1102

Каталожный номер:B230103007182

Комплект:2

Примечание:

№ на схеме:72

Наименование:Pipe joint

Каталожный номер:B210780000184

Комплект:2

Примечание:

№ на схеме:73

Наименование:Hose Q/SY1102

Каталожный номер:21032677

Комплект:1

Примечание:

№ на схеме:74

Наименование:End straight connector

Каталожный номер:B210780000232

Комплект:2

Примечание:

№ на схеме:75

Наименование:radiator

Каталожный номер:B229900001996

Комплект:1

Примечание:

№ на схеме:76

Наименование:bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:77

Наименование:Oil return filter

Каталожный номер:A222100000281

Комплект:1

Примечание:

№ на схеме:78

Наименование:Bolt M8x20GB5783 Grade 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:79

Наименование:Joint body

Каталожный номер:A820501004250

Комплект:2

Примечание:

№ на схеме:80

Наименование:Washer 42JB982

Каталожный номер:A210434000018

Комплект:2

Примечание:

№ на схеме:81

Наименование:bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:82

Наименование:Brake radiator bracket brake heat dissipation

Каталожный номер:13360757

Комплект:2

Примечание:

№ на схеме:83

Наименование:bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:84

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:85

Наименование:Hose Q/SY1102

Каталожный номер:B230103005260

Комплект:1

Примечание:

№ на схеме:86

Наименование:Hose 1SN08-DKOL-500Q/SY1102

Каталожный номер:21003891

Комплект:1

Примечание:

№ на схеме:87

Наименование:Priority valve group

Каталожный номер:12848515

Комплект:1

Примечание:

№ на схеме:88

Наименование:Hose Q/SY1102

Каталожный номер:B230103007325

Комплект:2

Примечание:

№ на схеме:89

Наименование:Hose

Каталожный номер:60157586

Комплект:1

Примечание:

№ на схеме:90

Наименование:Nylon cable tie

Каталожный номер:A239900000066

Комплект:80

Примечание:

№ на схеме:91

Наименование:Plastic sheath

Каталожный номер:A230200000363

Комплект:10

Примечание:

№ на схеме:92

Наименование:Plastic sheath

Каталожный номер:A230200000490

Комплект:10

Примечание:

№ на схеме:93

Наименование:Hydraulic hose spiral protective sleeve 28

Каталожный номер:A230200000359

Комплект:10

Примечание:

№ на схеме:94

Наименование:Hose

Каталожный номер:B230103005739

Комплект:1

Примечание:

№ на схеме:95

Наименование:Hose Q/SY1102

Каталожный номер:21026929

Комплект:1

Примечание:

№ на схеме:96

Наименование:Right angle combination joint

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:97

Наименование:Butt-type reducing joint

Каталожный номер:B210780000071

Комплект:1

Примечание:

№ на схеме:98

Наименование:Hose Q/SY1102

Каталожный номер:60019147

Комплект:1

Примечание:

№ на схеме:99

Наименование:Pressure measuring joint

Каталожный номер:B210780001748

Комплект:1

Примечание:

№ на схеме:100

Наименование:Check valve set

Каталожный номер:12301919

Комплект:1

Примечание:

№ на схеме:101

Наименование:screw

Каталожный номер:21005024

Комплект:2

Примечание:

№ на схеме:102

Наименование:Right angle combination joint

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:103

Наименование:Butt type reducer connector REDSM42-SM36

Каталожный номер:B210780000072

Комплект:1

Примечание:

№ на схеме:104

Наименование:Hose

Каталожный номер:B230103003412

Комплект:1

Примечание:

№ на схеме:105

Наименование:Hose TQ/SY1102

Каталожный номер:B230103005035

Комплект:1

Примечание:

№ на схеме:106

Наименование:Hose 2SN16-DK0L-DK0L90-1400 (GT)Q/SY1102

Каталожный номер:23001202

Комплект:1

Примечание:

№ на схеме:107

Наименование:Hose Q/SY1102

Каталожный номер:B230103002447

Комплект:1

Примечание:
