Система рабочая 11742236 (часть 1)

← Клапан обратный 12301919 Система рабочая 11742236 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

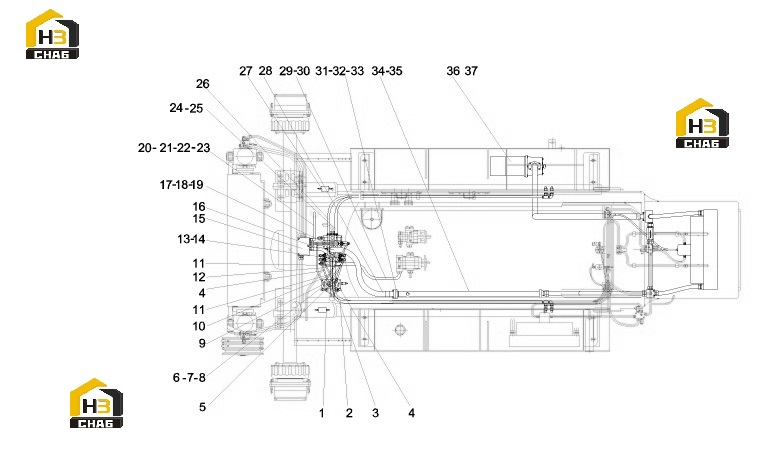

№ на схеме:1

Наименование:Assembly diagram of left swing cylinder

Каталожный номер:A810201069481

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:B230103004093

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Q/SY1102

Каталожный номер:B230103004312

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103005853

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103000468

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pilot valve set

Каталожный номер:13326740

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103006711

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose 2SN08-DKOL-DKOL45-800Q/SY1102

Каталожный номер:60012948

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103002592

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose 2SN08-DKOL-DKOL45-450Q/SY1102

Каталожный номер:B230103002584

Комплект:1

Примечание:

№ на схеме:13

Наименование:Multi-way valve group Multi-way valve group

Каталожный номер:10049261

Комплект:1

Примечание:

№ на схеме:14

Наименование:screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:15

Наименование:Transition block partial installation diagram

Каталожный номер:A810201069482

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Q/SY1102

Каталожный номер:B230103000363

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange joint

Каталожный номер:10144638

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 60JB982

Каталожный номер:A210434000024

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hinge bolt

Каталожный номер:10144460

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:60016936

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103002725

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right angle combination joint

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:23

Наименование:Butt-type reducing joint

Каталожный номер:B210780000071

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose Q/SY1102

Каталожный номер:B230103001570

Комплект:1

Примечание:

№ на схеме:25

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780001007

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103002411

Комплект:1

Примечание:

№ на схеме:27

Наименование:Right swing cylinder assembly diagram

Каталожный номер:A810201069483

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Q/SY1102

Каталожный номер:B230103001473

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103008010

Комплект:1

Примечание:

№ на схеме:30

Наименование:Right angle combination joint

Каталожный номер:B210780000029

Комплект:2

Примечание:

№ на схеме:31

Наименование:Folio flange FHS38/12CFX

Каталожный номер:B210780000890

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw M12x35GB70.1 10.9 grade

Каталожный номер:A210204000206

Комплект:12

Примечание:

№ на схеме:33

Наименование:Steel pipe X

Каталожный номер:10120797

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103002482

Комплект:1

Примечание:

№ на схеме:35

Наименование:End straight connector

Каталожный номер:B210780000055

Комплект:2

Примечание:

№ на схеме:36

Наименование:Oil return filter assembly

Каталожный номер:60193267

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M8x35GB70.1 10.9 grade

Каталожный номер:A210204000347

Комплект:6

Примечание:
