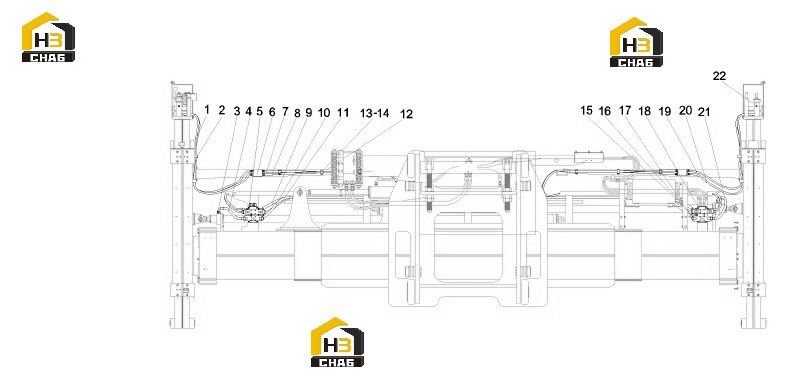

Система гидравлическая телескопического поворотного замка a810201060387 (часть 1)

← Клапан бокового переключения передач a810201062478 Система гидравлическая телескопического поворотного замка a810201060387 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose 2SN10-DK0L90-450-V90Q/SY1102

Каталожный номер:B230103008191

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pipe clamp body

Каталожный номер:60028239

Комплект:6

Примечание:

№ на схеме:3

Наименование:Pipe joint

Каталожный номер:B210780000042

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose Q/SY1102

Каталожный номер:B230103001554

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left telescopic, rotary lock valve set

Каталожный номер:A810201062480

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic lock valve set

Каталожный номер:A810201062479

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose 2SN8-DK0L-4500Q/SY1102

Каталожный номер:B230103003495

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose 2SN8-DK0L-4500Q/SY1102

Каталожный номер:B230103003495

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Q/SY1102

Каталожный номер:B230103005350

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Q/SY1102

Каталожный номер:B230103008028

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Q/SY1102

Каталожный номер:B230103008028

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe clamp body

Каталожный номер:60024203

Комплект:28

Примечание:

№ на схеме:13

Наименование:Long head bolt AF2DMW3

Каталожный номер:60167156

Комплект:14

Примечание:

№ на схеме:14

Наименование:Safety film SIV2-3DW3

Каталожный номер:60167157

Комплект:14

Примечание:

№ на схеме:15

Наименование:Hose Q/SY1102

Каталожный номер:B230103005350

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Q/SY1102

Каталожный номер:B230103006902

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Q/SY1102

Каталожный номер:B230103006902

Комплект:1

Примечание:

№ на схеме:18

Наименование:Right telescopic, rotary lock valve set

Каталожный номер:A810201062481

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose 2SN8-DK0L-4500Q/SY1102

Каталожный номер:B230103003495

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose 2SN8-DK0L-4500Q/SY1102

Каталожный номер:B230103003495

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose 2SN12-DK0L-DK0L90-500Q

Каталожный номер:B230103001231

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe joint

Каталожный номер:B210780000176

Комплект:4

Примечание:
