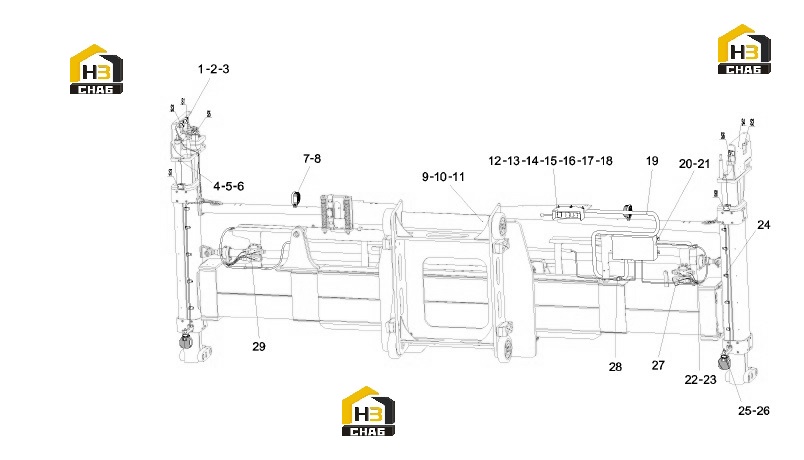

Система электрическая спредера a810201056410

← Узел блокировки скольжения 13244280 Лампа рабочая led 12895513 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Proximity switch NBB15-30GM50-E2-M-Y22913

Каталожный номер:60150757

Комплект:8

Примечание:

№ на схеме:2

Наименование:Clamp body SP430-PP DP-AS

Каталожный номер:60165339

Комплект:10

Примечание:

№ на схеме:3

Наименование:screw

Каталожный номер:A210204000136

Комплект:12

Примечание:

№ на схеме:4

Наименование:Single pipe clamp (middle 6)

Каталожный номер:A820101010676

Комплект:10

Примечание:

№ на схеме:5

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:10

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000016

Комплект:10

Примечание:

№ на схеме:7

Наименование:LED work light

Каталожный номер:12895513

Комплект:4

Примечание:

№ на схеме:8

Наименование:Buffer stud

Каталожный номер:12255758

Комплект:4

Примечание:

№ на схеме:9

Наименование:Wire clamp

Каталожный номер:A230200000175

Комплект:6

Примечание:

№ на схеме:10

Наименование:Wire clamp

Каталожный номер:A230200000176

Комплект:3

Примечание:

№ на схеме:11

Наименование:Fixed support plate 67.5x23.2x15 stainless steel

Каталожный номер:60207958

Комплект:2

Примечание:

№ на схеме:12

Наименование:Indicator light 72-24-R

Каталожный номер:60024057

Комплект:1

Примечание:

№ на схеме:13

Наименование:Indicator light 60-24-R

Каталожный номер:60024055

Комплект:1

Примечание:

№ на схеме:14

Наименование:Indicator light 60-24-Y

Каталожный номер:60024056

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M4x16GB818

Каталожный номер:A210210000023

Комплект:9

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000013

Комплект:9

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000004

Комплект:9

Примечание:

№ на схеме:18

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:9

Примечание:

№ на схеме:19

Наименование:Spreader installation wiring harness

Каталожный номер:10056330

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spreader control box assembly

Каталожный номер:A810201052901

Комплект:1

Примечание:

№ на схеме:21

Наименование:Electrical schematic

Каталожный номер:13233543

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe clamp body

Каталожный номер:60028239

Комплект:16

Примечание:

№ на схеме:23

Наименование:Safety film SIV2-3DW3

Каталожный номер:60167157

Комплект:16

Примечание:

№ на схеме:24

Наименование:Fastening clip

Каталожный номер:60200720

Комплект:12

Примечание:

№ на схеме:25

Наименование:Bolt M10x60GB5783 Grade 10.9

Каталожный номер:A210111000111

Комплект:2

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pipe clamp body

Каталожный номер:60014675

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pipe clamp body SP532-PP DP-AS

Каталожный номер:60165341

Комплект:2

Примечание:

№ на схеме:29

Наименование:Nylon cable connector HSK-Pg9B

Каталожный номер:A249900000970

Комплект:26

Примечание:
