Сиденье водителя с комплектующими 10422630 (часть 1)

← Узел роликовый 10973107 Сиденье водителя с комплектующими 10422630 (часть 2) →

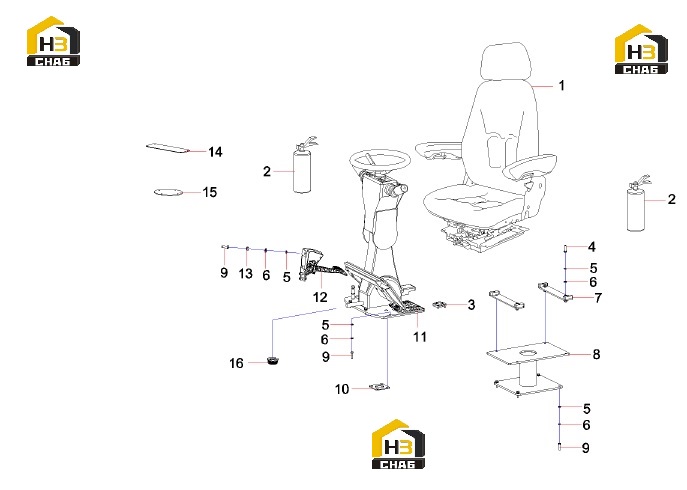

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Driver's seat M-GC-G MSG85/722

Каталожный номер:60149848

Комплект:1

Примечание:

№ на схеме:2

Наименование:ABC dry powder fire extinguisher

Каталожный номер:59001329

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bellows hoop

Каталожный номер:13315500

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:12

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000007

Комплект:19

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000017

Комплект:19

Примечание:

№ на схеме:7

Наименование:Seat mounting plate

Каталожный номер:12153581

Комплект:2

Примечание:

№ на схеме:8

Наименование:Support under the seat

Каталожный номер:11143445

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000091

Комплект:7

Примечание:

№ на схеме:10

Наименование:Positioning guide sleeve

Каталожный номер:13529215

Комплект:1

Примечание:

№ на схеме:11

Наименование:Double pedal

Каталожный номер:12142583

Комплект:1

Примечание:

№ на схеме:12

Наименование:Electronic accelerator pedal UNIT-III-G

Каталожный номер:60099291

Комплект:1

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210307000015

Комплект:2

Примечание:

№ на схеме:14

Наименование:Radio hole baffle

Каталожный номер:12493451

Комплект:1

Примечание:

№ на схеме:15

Наименование:Radio horn hole sealing plate

Каталожный номер:12530718

Комплект:2

Примечание:

№ на схеме:16

Наименование:Mounting set

Каталожный номер:10480997

Комплект:2

Примечание:
