Шины и диски 10017200

← Система электрики двигателя 10944374 Привод оси с комплектующими 82.1130.3 b220600000023 (часть 1) →

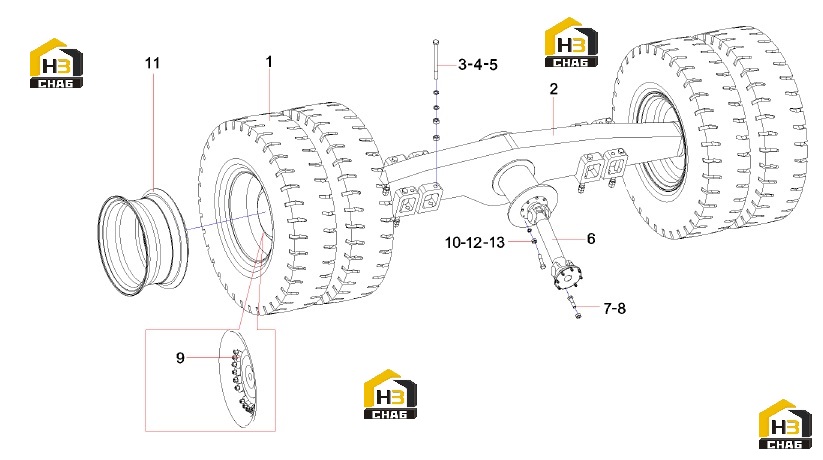

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tire 14.00-24 28PR 188/188A2 E-3

Каталожный номер:60001699

Комплект:4

Примечание:

№ на схеме:2

Наименование:Drive axle 82.1130.3

Каталожный номер:B220600000023

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt (GB5782) Grade 10.9

Каталожный номер:A210110000175

Комплект:12

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000007

Комплект:24

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000009

Комплект:24

Примечание:

№ на схеме:6

Наименование:Drive shaft assembly

Каталожный номер:A229900005629

Комплект:1

Примечание:

№ на схеме:7

Наименование:Drive shaft bolts (1)

Каталожный номер:10017198

Комплект:8

Примечание:

№ на схеме:8

Наименование:Nut M1010 grade cast iron hexagonal flange surface

Каталожный номер:A229900007628

Комплект:8

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:11302952

Комплект:24

Примечание:

№ на схеме:10

Наименование:Drive shaft bolts (II)

Каталожный номер:10017199

Комплект:8

Примечание:

№ на схеме:11

Наименование:Rim 24-10.00 FB/1.7 12-026

Каталожный номер:60055199

Комплект:4

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000001

Комплект:8

Примечание:
