Рама в сборе 10980698

← Контур топливный 10942881 (часть 2) Зеркало заднего вида правое 10182064 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

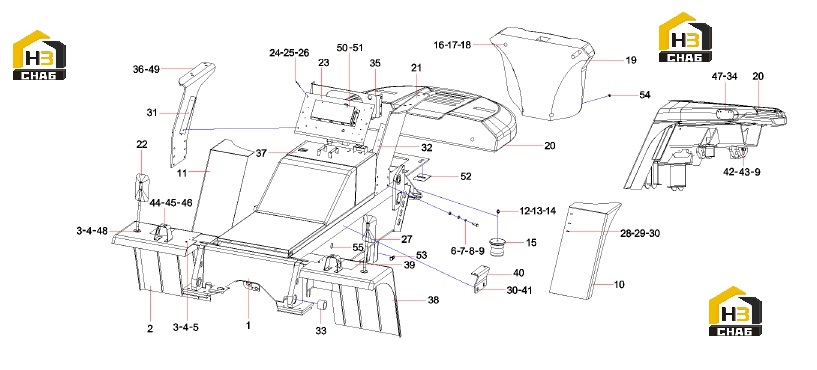

№ на схеме:1

Наименование:Frame body

Каталожный номер:11337176

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right front fender

Каталожный номер:10118544

Комплект:1

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000027

Комплект:26

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000001

Комплект:26

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000011

Комплект:16

Примечание:

№ на схеме:6

Наименование:Bolt M16x65GB5782 Grade 10.9

Каталожный номер:A210110000324

Комплект:18

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:A210307000040

Комплект:18

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000003

Комплект:18

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000004

Комплект:22

Примечание:

№ на схеме:10

Наименование:Rear fender (left side)

Каталожный номер:11338711

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rear fender (right side)

Каталожный номер:11338720

Комплект:1

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000029

Комплект:2

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shock absorber

Каталожный номер:A222000000066

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M36x140GB5782 Grade 10.9

Каталожный номер:A210110000463

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:8

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A820102010533

Комплект:8

Примечание:

№ на схеме:19

Наименование:Lower counterweight

Каталожный номер:10944625

Комплект:1

Примечание:

№ на схеме:20

Наименование:Upper counterweight

Каталожный номер:10259476

Комплект:1

Примечание:

№ на схеме:21

Наименование:Left support plate

Каталожный номер:10947629

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rearview mirror assembly (right)

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sealing plate assembly

Каталожный номер:10975487

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:12

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:27

Наименование:Rearview mirror assembly (left)

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000038

Комплект:12

Примечание:

№ на схеме:29

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210404000004

Комплект:12

Примечание:

№ на схеме:31

Наименование:Connecting board right

Каталожный номер:10182487

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connecting board left

Каталожный номер:10182493

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sliding bearing inner diameter 90 outer diameter 110 length 70

Каталожный номер:A221500000323

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:8

Примечание:

№ на схеме:35

Наименование:Reinforcing plate

Каталожный номер:10020274

Комплект:1

Примечание:

№ на схеме:36

Наименование:Right support plate

Каталожный номер:10947630

Комплект:1

Примечание:

№ на схеме:37

Наименование:Cover assembly

Каталожный номер:10974877

Комплект:1

Примечание:

№ на схеме:38

Наименование:Left front fender

Каталожный номер:10132126

Комплект:1

Примечание:

№ на схеме:39

Наименование:Non-slip sticker RSC45.3-9

Каталожный номер:10049665

Комплект:8

Примечание:

№ на схеме:40

Наименование:Exhaust pipe bracket

Каталожный номер:11289817

Комплект:2

Примечание:

№ на схеме:41

Наименование:bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:42

Наименование:Shaft end baffle

Каталожный номер:10612049

Комплект:2

Примечание:

№ на схеме:43

Наименование:bolt

Каталожный номер:A210111000230

Комплект:4

Примечание:

№ на схеме:44

Наименование:Front light stand

Каталожный номер:11297731

Комплект:2

Примечание:

№ на схеме:45

Наименование:screw

Каталожный номер:A210204000350

Комплект:8

Примечание:

№ на схеме:46

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:8

Примечание:

№ на схеме:47

Наименование:Taillight mounting plate

Каталожный номер:11006387

Комплект:2

Примечание:

№ на схеме:48

Наименование:nut

Каталожный номер:A210307000017

Комплект:10

Примечание:

№ на схеме:49

Наименование:Installation diagram of the bracket on the support plate

Каталожный номер:10262314

Комплект:1

Примечание:

№ на схеме:50

Наименование:Kettle assembly

Каталожный номер:11087254

Комплект:1

Примечание:

№ на схеме:51

Наименование:fabric

Каталожный номер:A239900000531

Комплект:1

Примечание:

№ на схеме:52

Наименование:Adjustment pad (three)

Каталожный номер:10995855

Комплект:6

Примечание:

№ на схеме:53

Наименование:Single pipe clamp (middle 6)

Каталожный номер:A820101010676

Комплект:13

Примечание:

№ на схеме:54

Наименование:Mounting set

Каталожный номер:10480997

Комплект:8

Примечание:

№ на схеме:55

Наименование:Sheath assembly

Каталожный номер:11339493

Комплект:1
