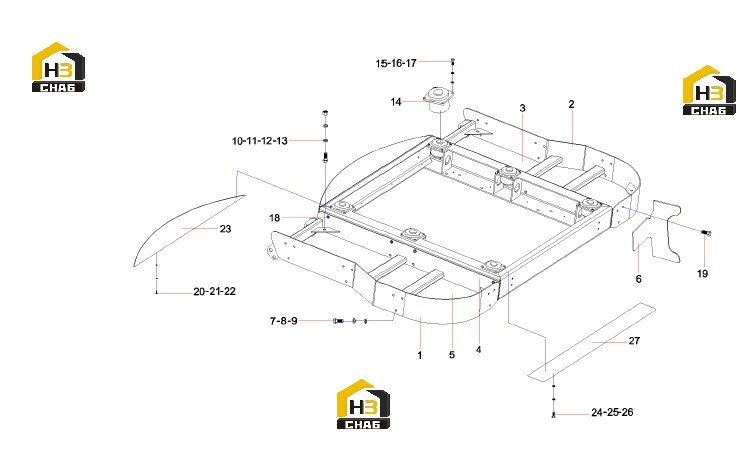

Платформа с комплектующими 11171385

← Комплектующие платформы 13079512 Обшивка кабины 10122538 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left platform

Каталожный номер:10480088

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right platform

Каталожный номер:10480788

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right platform pedal

Каталожный номер:10478547

Комплект:1

Примечание:

№ на схеме:4

Наименование:Platform bracket

Каталожный номер:11171382

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left platform pedal

Каталожный номер:10476428

Комплект:1

Примечание:

№ на схеме:6

Наименование:Exhaust pipe bracket

Каталожный номер:10196225

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000230

Комплект:16

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:9

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:16

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:14

Наименование:Shock absorber stiffness 800

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000023

Комплект:24

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000011

Комплект:28

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:A210307000040

Комплект:16

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:22

Наименование:screw

Каталожный номер:A210210000010

Комплект:6

Примечание:

№ на схеме:23

Наименование:Front bottom plate

Каталожный номер:13264025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:6

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:27

Наименование:Bottom sealing plate

Каталожный номер:13491736

Комплект:1

Примечание:
