Педаль двойная 12142583

← Сиденье водителя с комплектующими 10422630 (часть 2) Колонка рулевая в сборе uranus-black 60025888 →

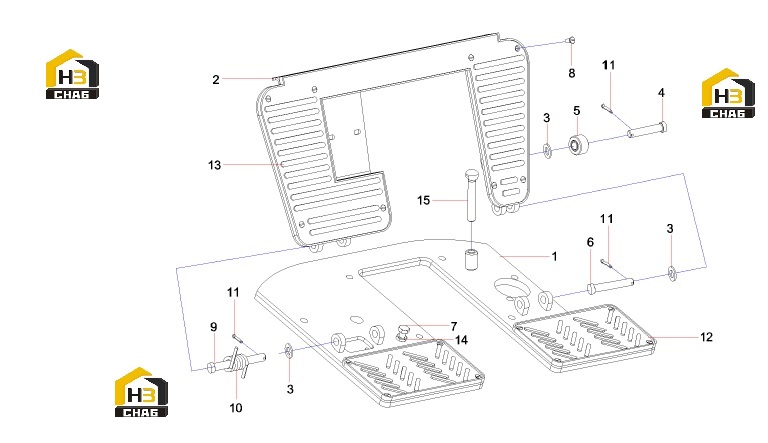

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:base

Каталожный номер:12142587

Комплект:1

Примечание:

№ на схеме:2

Наименование:pedal

Каталожный номер:12142593

Комплект:1

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:4

Наименование:Roller pin shaft

Каталожный номер:13058570

Комплект:1

Примечание:

№ на схеме:5

Наименование:Roller

Каталожный номер:10253342

Комплект:1

Примечание:

№ на схеме:6

Наименование:Right pin shaft

Каталожный номер:12142582

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000088

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M5x10GB819.1

Каталожный номер:A210211000002

Комплект:17

Примечание:

№ на схеме:9

Наименование:Left pin shaft

Каталожный номер:12142581

Комплект:1

Примечание:

№ на схеме:10

Наименование:Torsion spring

Каталожный номер:13400089

Комплект:3

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:A210501000001

Комплект:2

Примечание:

№ на схеме:12

Наименование:Foot rubber sleeve SRSC45F.5.3B-7

Каталожный номер:12260600

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber sleeve SRSC45F.5.3B-6

Каталожный номер:12260594

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M8GB6172.1

Каталожный номер:A210309000012

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting screw

Каталожный номер:12906437

Комплект:1

Примечание:
