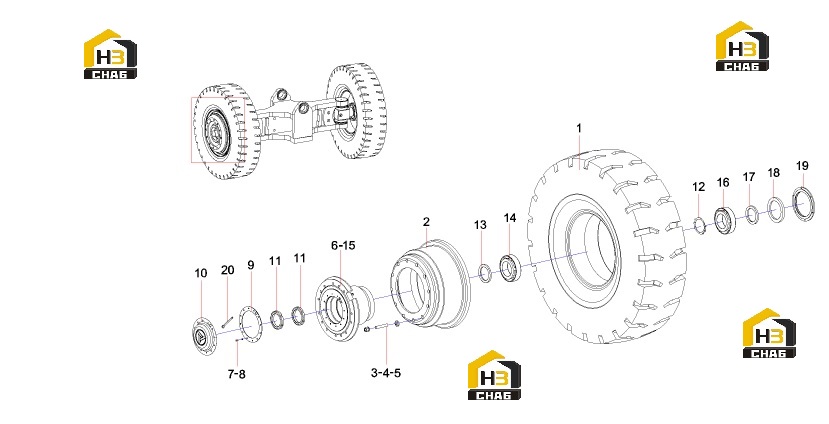

Ось рулевая в сборе 10428246 (часть 1)

← Колонка рулевая в сборе uranus-black 60025888 Ось рулевая в сборе 10428246 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tire 14.00-24 28PR 188/188A2 E-3

Каталожный номер:60001699

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rim 24-10.00 FB/1.7 12-026

Каталожный номер:60055199

Комплект:2

Примечание:

№ на схеме:3

Наименование:Double-headed bolt

Каталожный номер:10072950

Комплект:24

Примечание:

№ на схеме:4

Наименование:Nut M24x2GB617110 grade

Каталожный номер:A210308000008

Комплект:24

Примечание:

№ на схеме:5

Наименование:Washer 24GB97.1 300HV

Каталожный номер:A210405000028

Комплект:24

Примечание:

№ на схеме:6

Наименование:Wheel hub

Каталожный номер:A820403000774

Комплект:2

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000088

Комплект:24

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000017

Комплект:72

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:A820606020428

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rim cover

Каталожный номер:10461177

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut M90x2GB812

Каталожный номер:A210304000017

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 90GB858

Каталожный номер:A210412000001

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bearing retaining ring (1)

Каталожный номер:A820202004671

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rolling bearing 32220GB297

Каталожный номер:A210604002246

Комплект:2

Примечание:

№ на схеме:15

Наименование:Butter mouth

Каталожный номер:A210805000003

Комплект:16

Примечание:

№ на схеме:16

Наименование:Rolling bearing 32222GB297

Каталожный номер:A210604002245

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bearing retaining ring (2)

Каталожный номер:A820202004672

Комплект:2

Примечание:

№ на схеме:18

Наименование:FB oil seal 180x210x15GB9877

Каталожный номер:A230101000302

Комплект:2

Примечание:

№ на схеме:19

Наименование:Oil seal gland

Каталожный номер:A820101331839

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin 10x100GB91

Каталожный номер:A210501000016

Комплект:2

Примечание:
