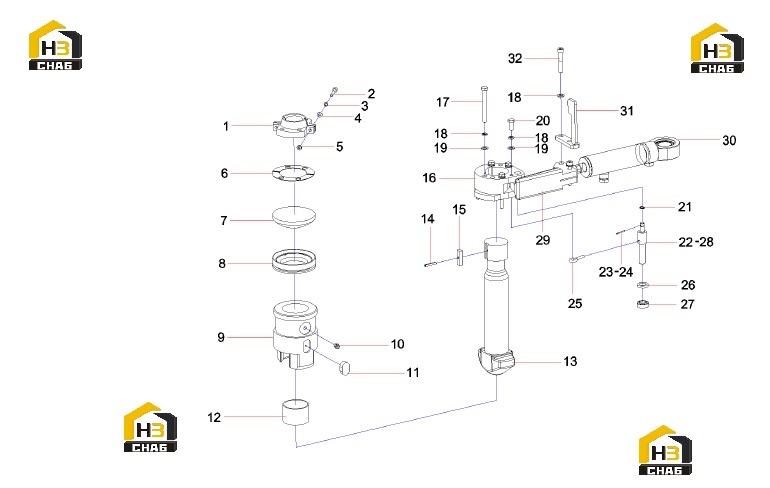

Механизм блокировки поворота 11544105

← Штифты стопорные 13655286 Цилиндр поворотный замка 11330566 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Card ro

Каталожный номер:12814959

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:2

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:2

Примечание:

№ на схеме:6

Наименование:Adjustment pad

Каталожный номер:10018050

Комплект:1

Примечание:

№ на схеме:7

Наименование:Upper spherical bearing (2)

Каталожный номер:A820208000248

Комплект:1

Примечание:

№ на схеме:8

Наименование:Upper spherical bearing (1)

Каталожный номер:A820208000247

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sheath

Каталожный номер:10261737

Комплект:1

Примечание:

№ на схеме:10

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:1

Примечание:

№ на схеме:11

Наименование:key

Каталожный номер:10993390

Комплект:1

Примечание:

№ на схеме:12

Наименование:Boundary lubricating bearing 5565 SF-2

Каталожный номер:A221500000219

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock pin shaft

Каталожный номер:A820302020060

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin shaft B5x26GB882

Каталожный номер:60230499

Комплект:1

Примечание:

№ на схеме:15

Наименование:key

Каталожный номер:A820103010873

Комплект:1

Примечание:

№ на схеме:16

Наименование:turntable

Каталожный номер:10993972

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210401000017

Комплект:9

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210405000007

Комплект:7

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:21

Наименование:Retaining ring 10GB894.1

Каталожный номер:A210414000011

Комплект:1

Примечание:

№ на схеме:22

Наименование:Turntable pin

Каталожный номер:11154209

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin 2x20GB91

Каталожный номер:A210491000010

Комплект:1

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:25

Наименование:Elbow pin

Каталожный номер:12838066

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retaining ring

Каталожный номер:12585072

Комплект:2

Примечание:

№ на схеме:27

Наименование:Joint bearing GE15CGB9163

Каталожный номер:A210612000026

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing baffle

Каталожный номер:10042829

Комплект:2

Примечание:

№ на схеме:29

Наименование:Cylinder seat

Каталожный номер:10993392

Комплект:1

Примечание:

№ на схеме:30

Наименование:Turn lock cylinder

Каталожный номер:11330566

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sensor board assembly

Каталожный номер:10996272

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M8x50GB70.1

Каталожный номер:A210204000170

Комплект:2

Примечание:
